🛠️ Tutoriel – Installation du BackFan sur Duplicator 12

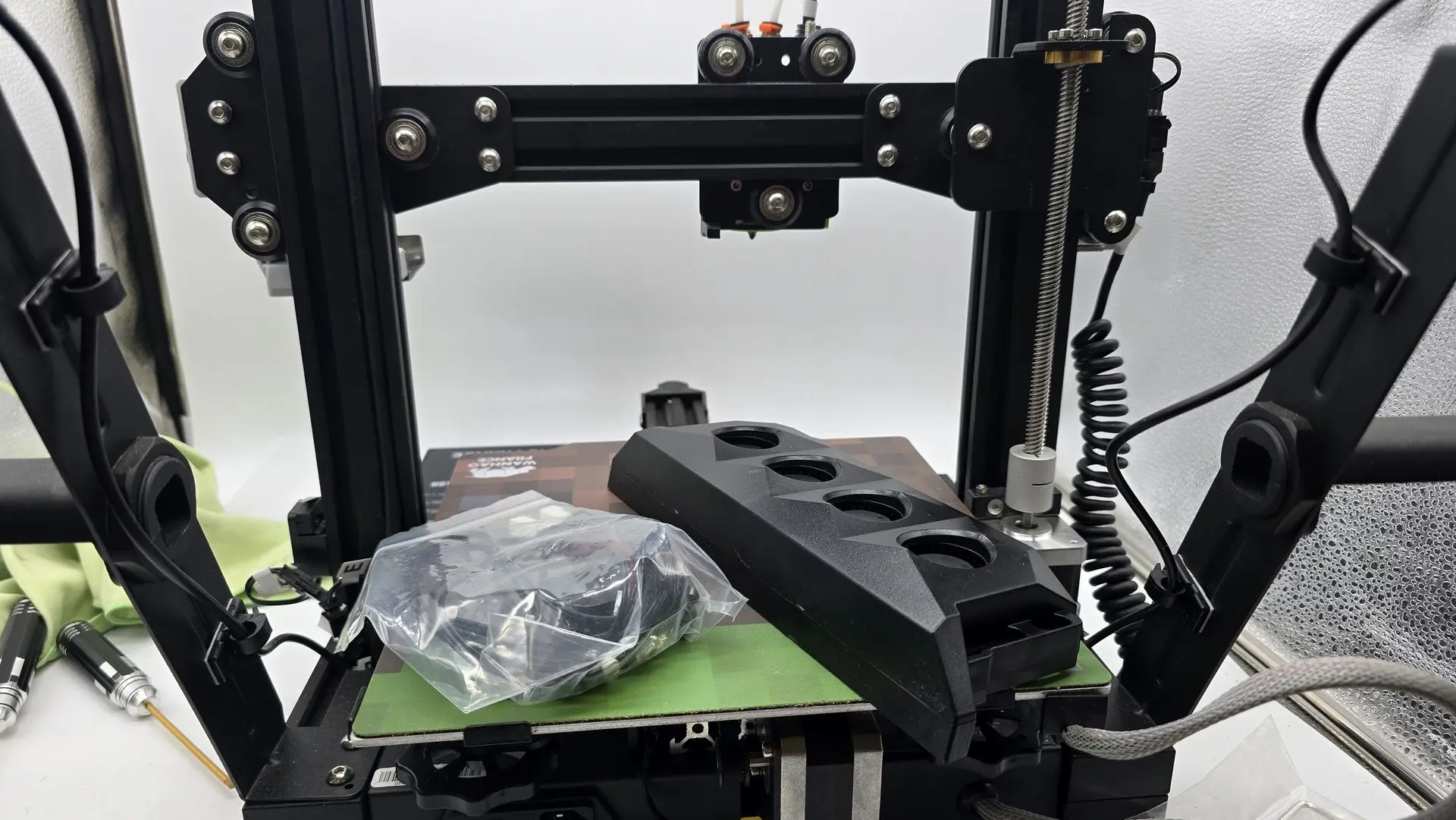

1. Contenu de la boîte

2. Installation des extensions pour fixation sur l’axe X

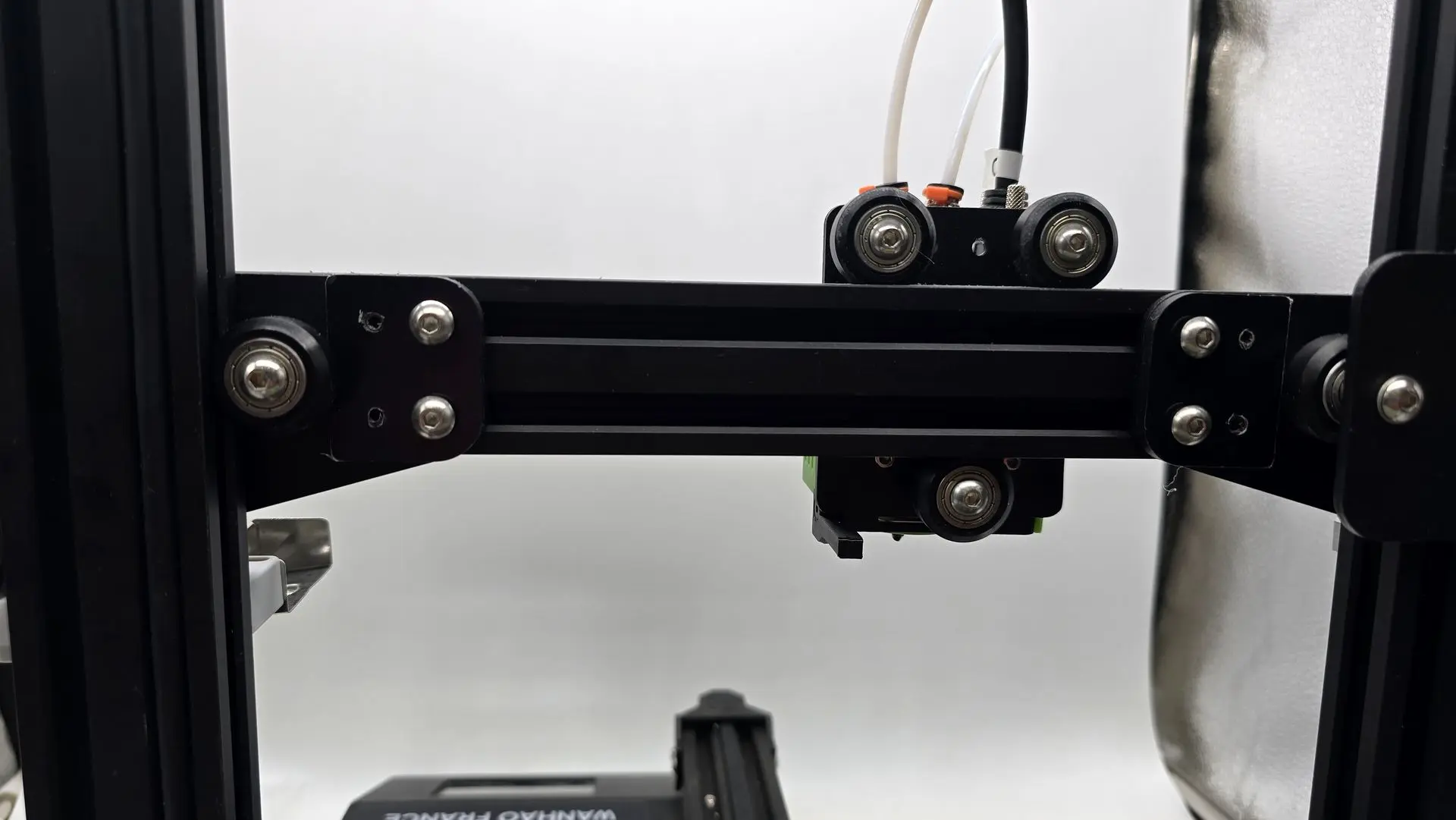

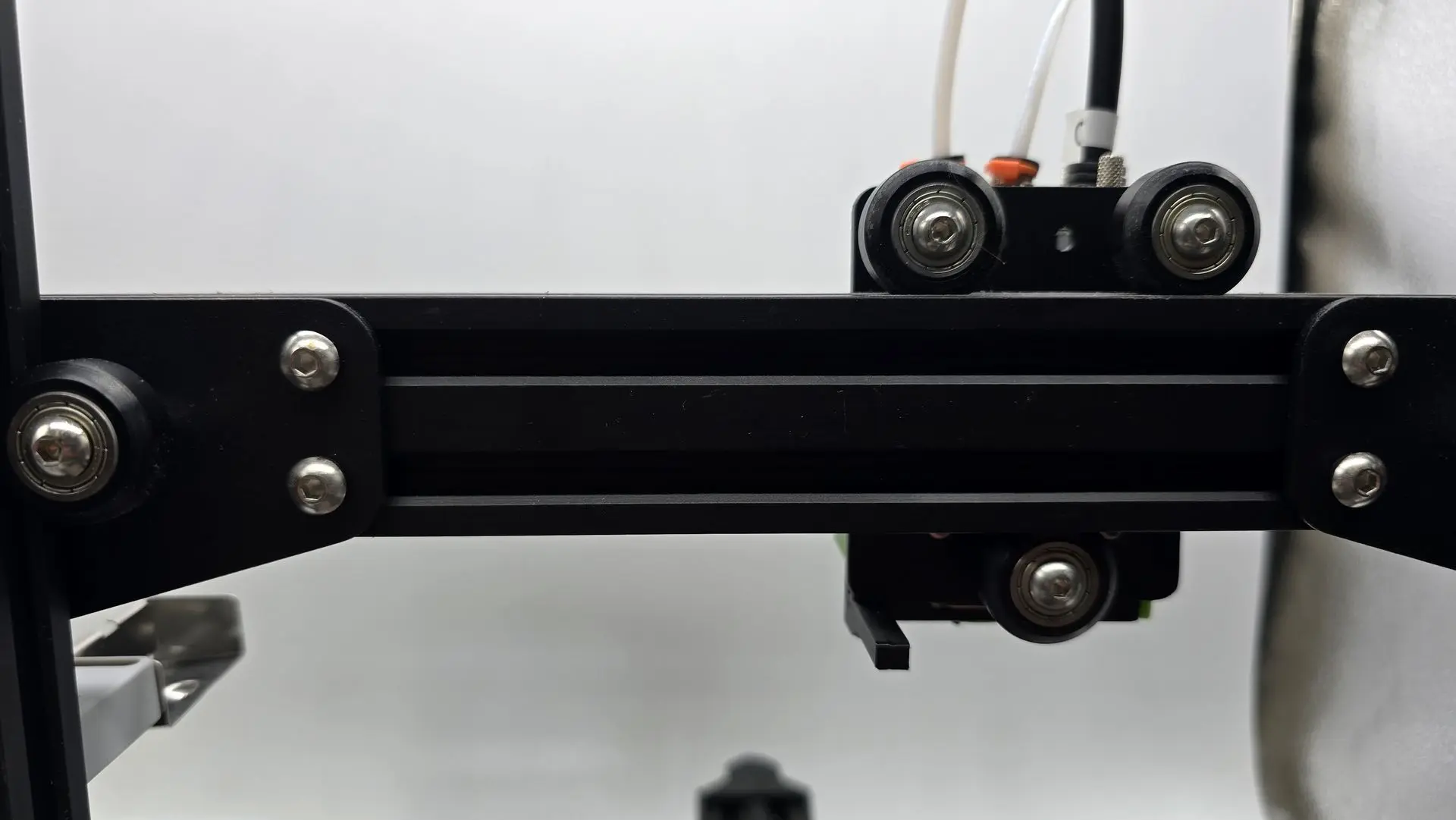

  • Démontez les 4 vis de l’axe X.


  • Installez les extensions de fixation comme indiqué sur la photo.

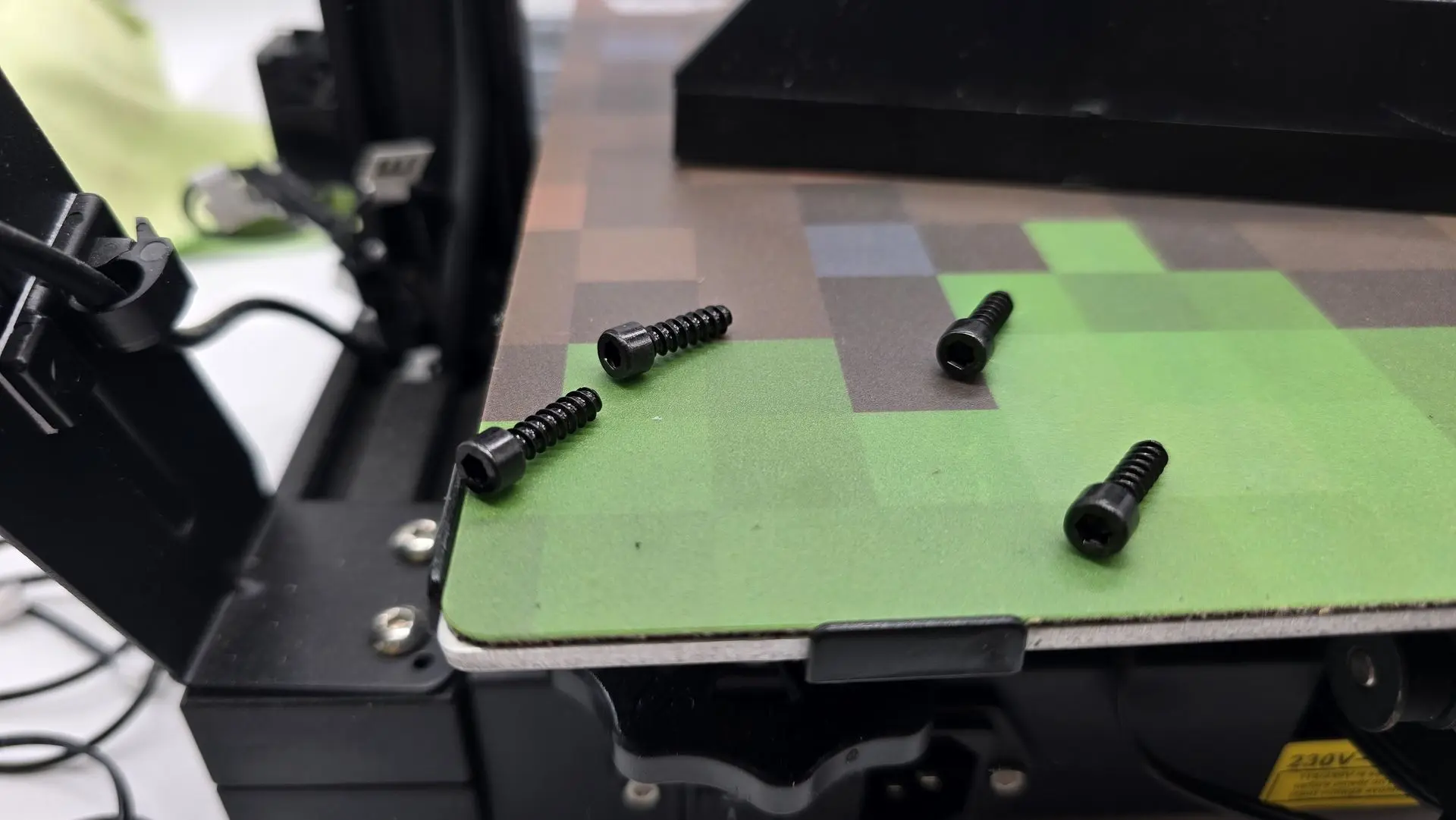

  • Préparez les vis fournies ci-dessous.

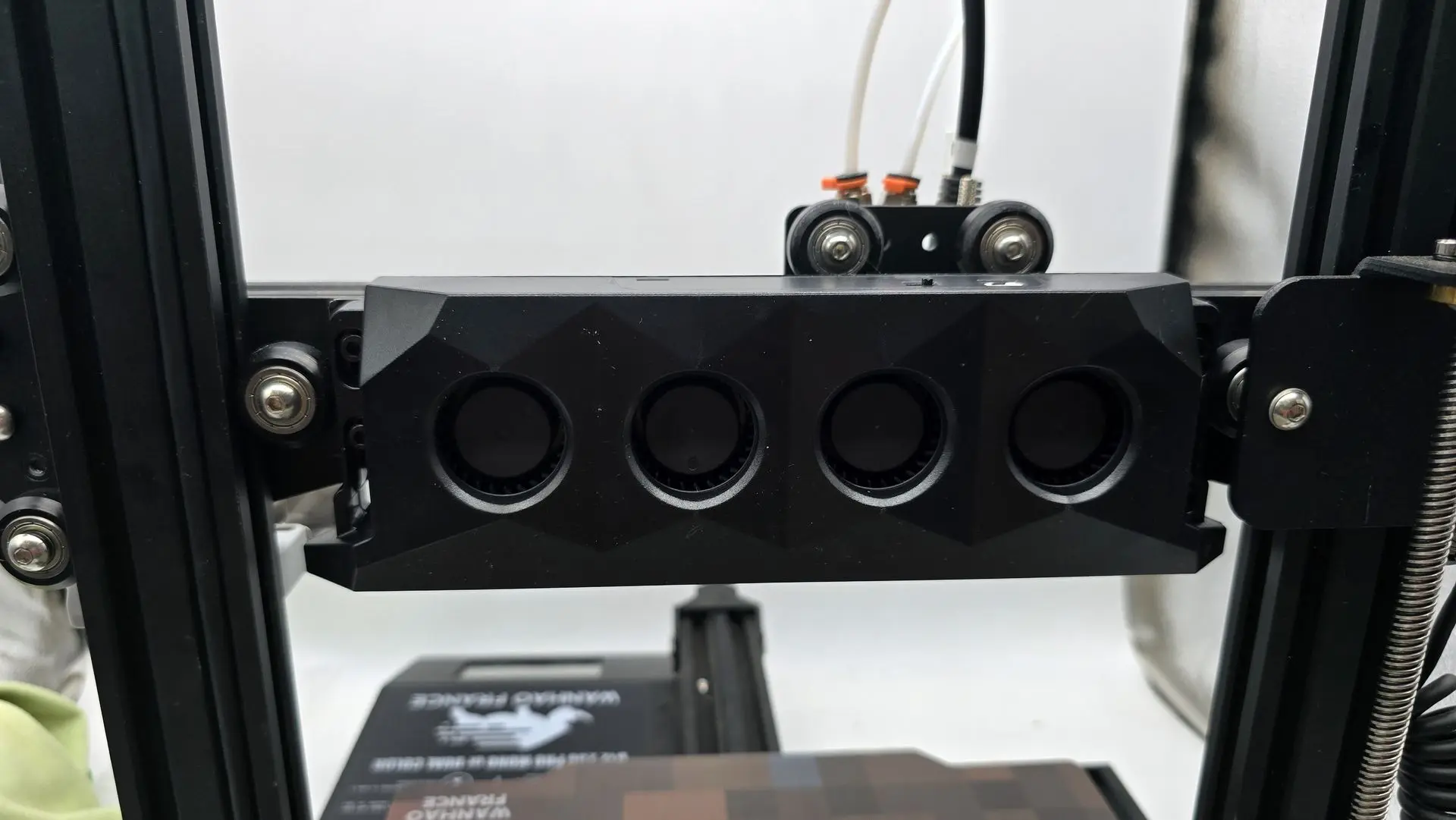

  • Vissez le BackFan solidement sur les extensions.

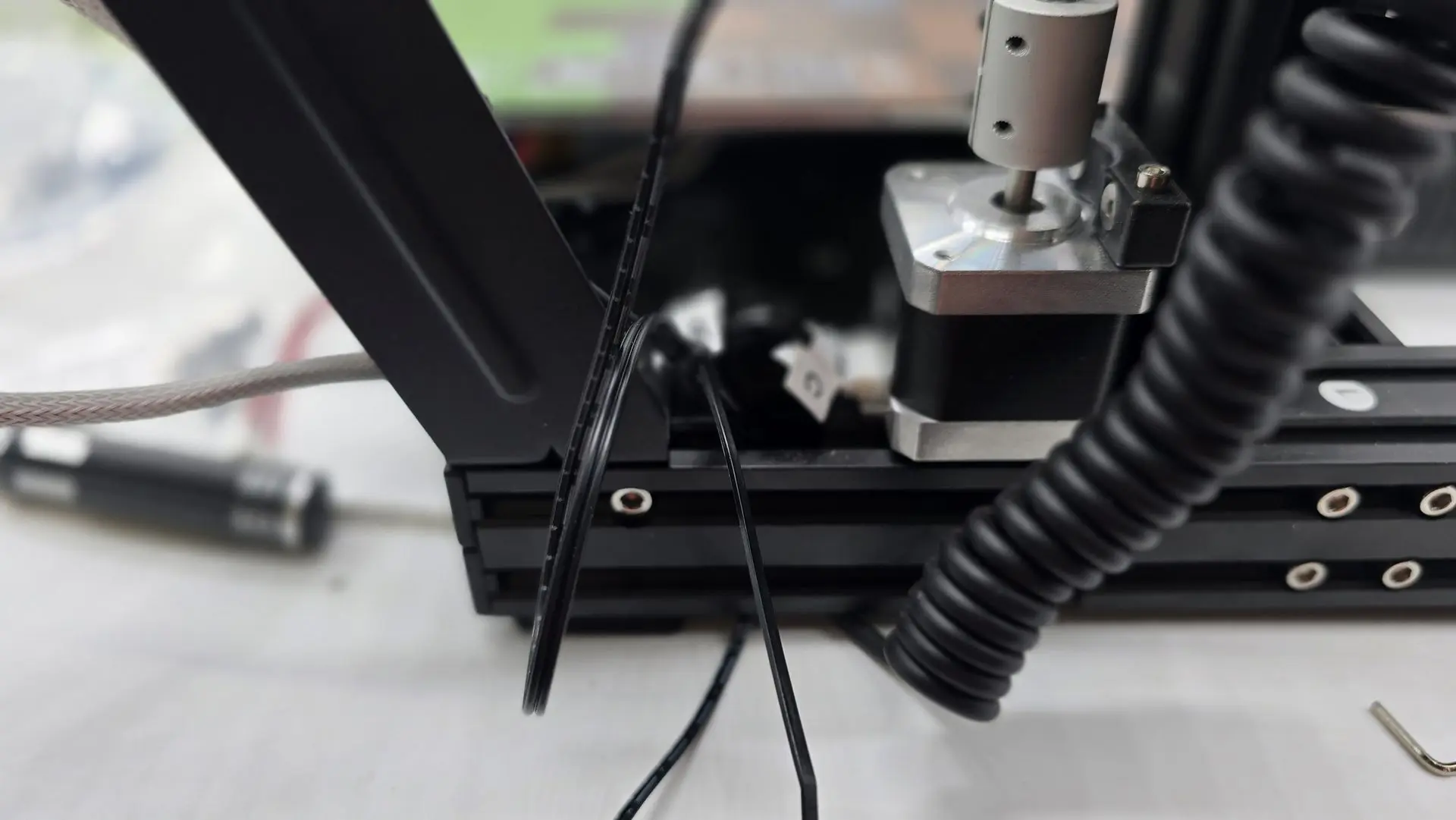

3. Passage du câble d’alimentation

  • Munissez-vous du long câble noir fourni.

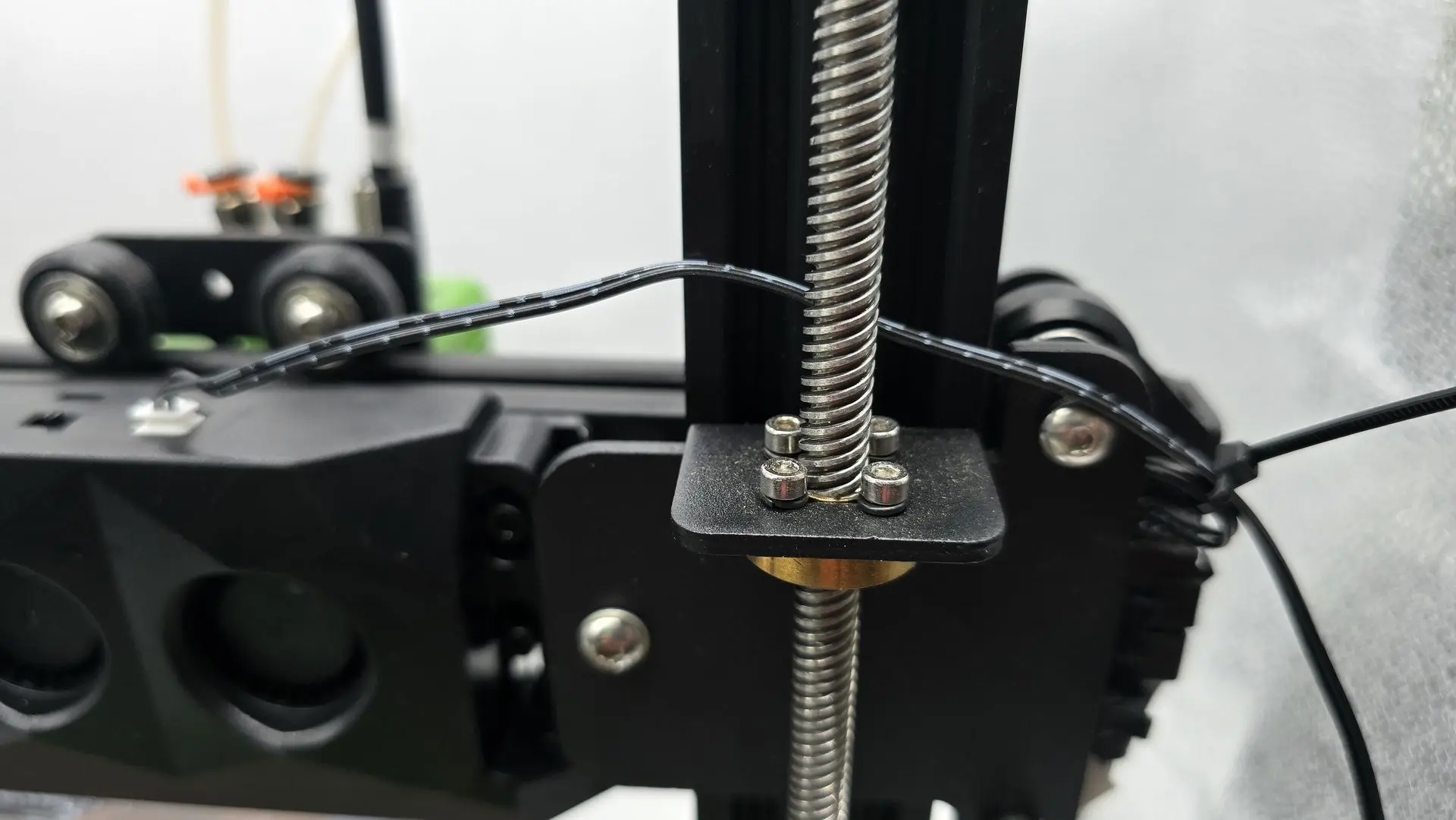

  • Faites passer le câble proprement, de façon à ne gêner aucun mouvement de l’imprimante.


  • Faites-le passer dans le trou du châssis par lequel passent déjà d’autres câbles.


4. Raccordement à la carte mère

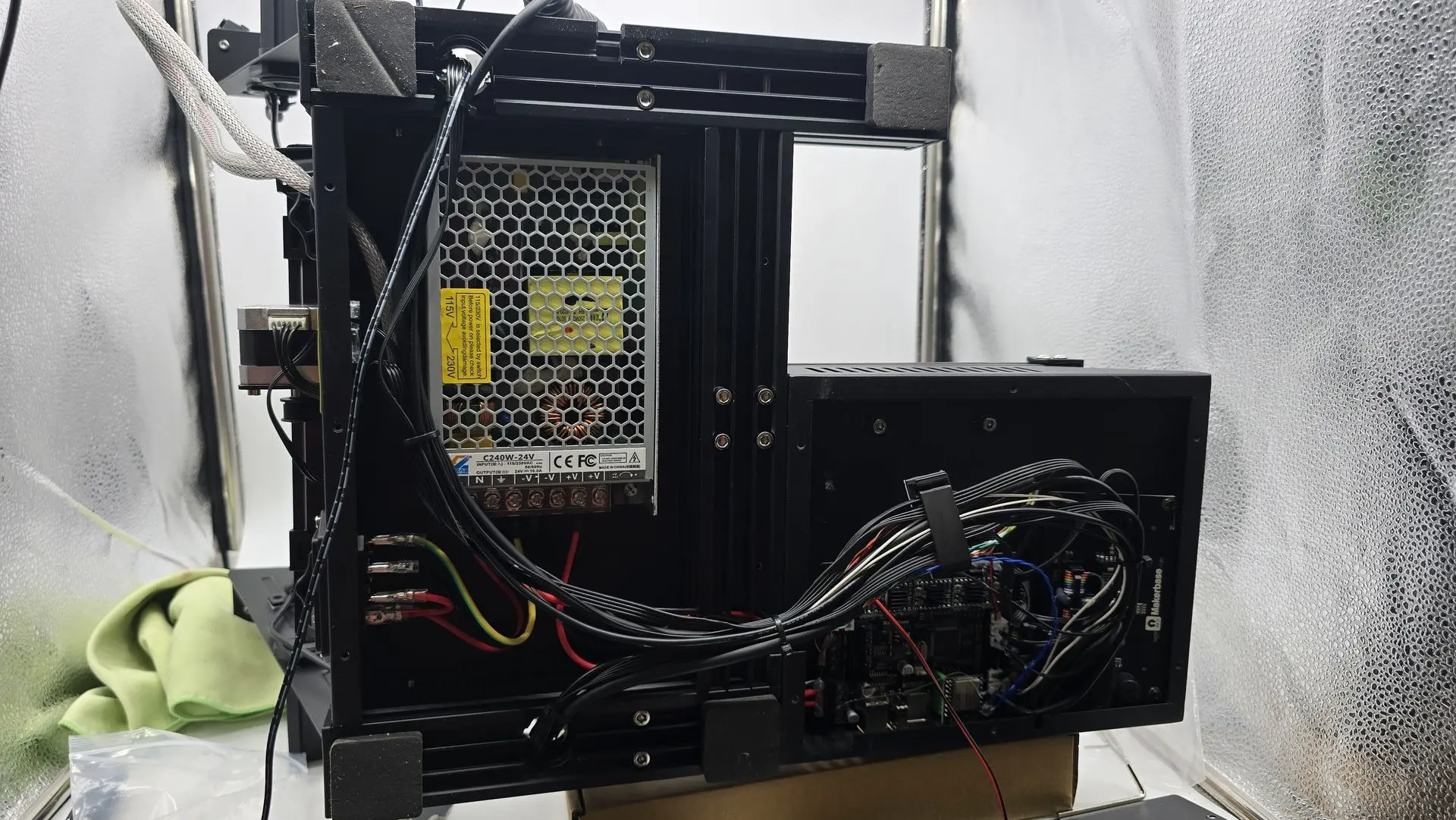

  • Positionnez l’imprimante sur le côté, comme sur la photo et dévissez les 2 caches pour accéder à la carte mère.

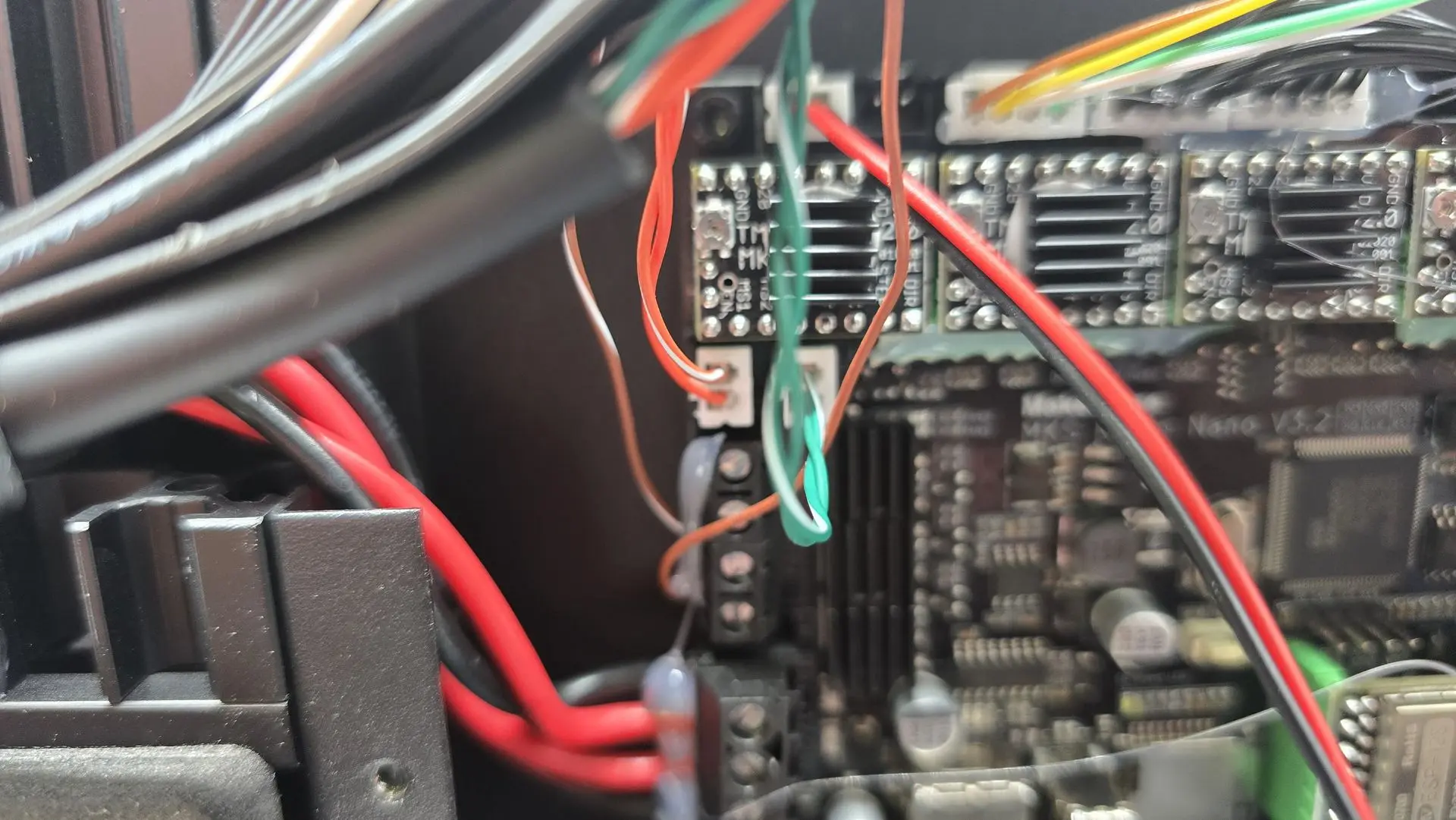

  • Repérez le câble orange et blanc : il correspond à l’alimentation du ventilateur frontal de la tête d’impression.


  • Débranchez ce câble.

5. Connexion du câble Y

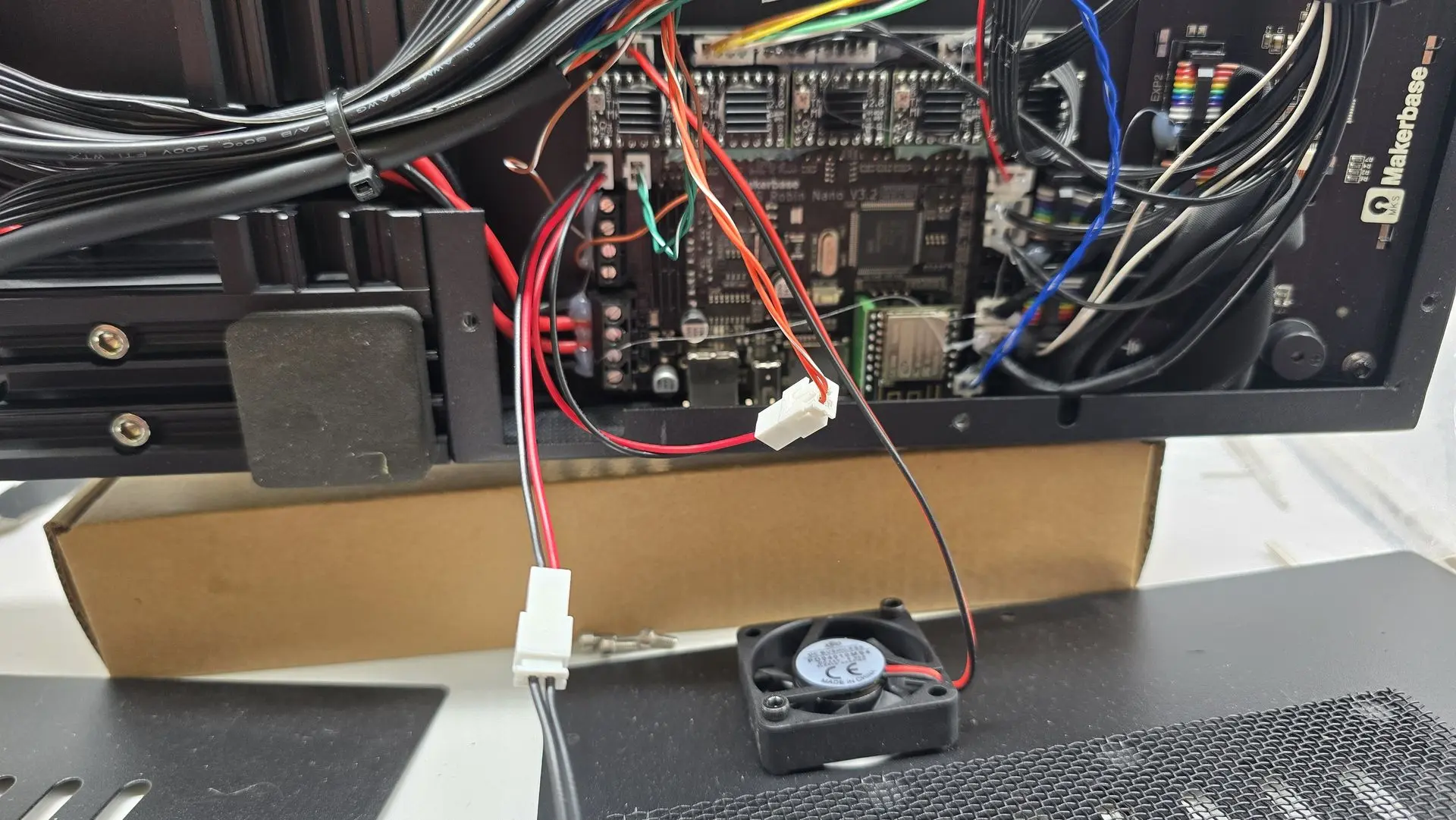

  • Prenez le câble en Y (rouge et noir).
  • Branchez-le à la place du câble orange et blanc sur la carte mère.
  • Branchez ensuite :
    • D’un côté : le câble orange et blanc

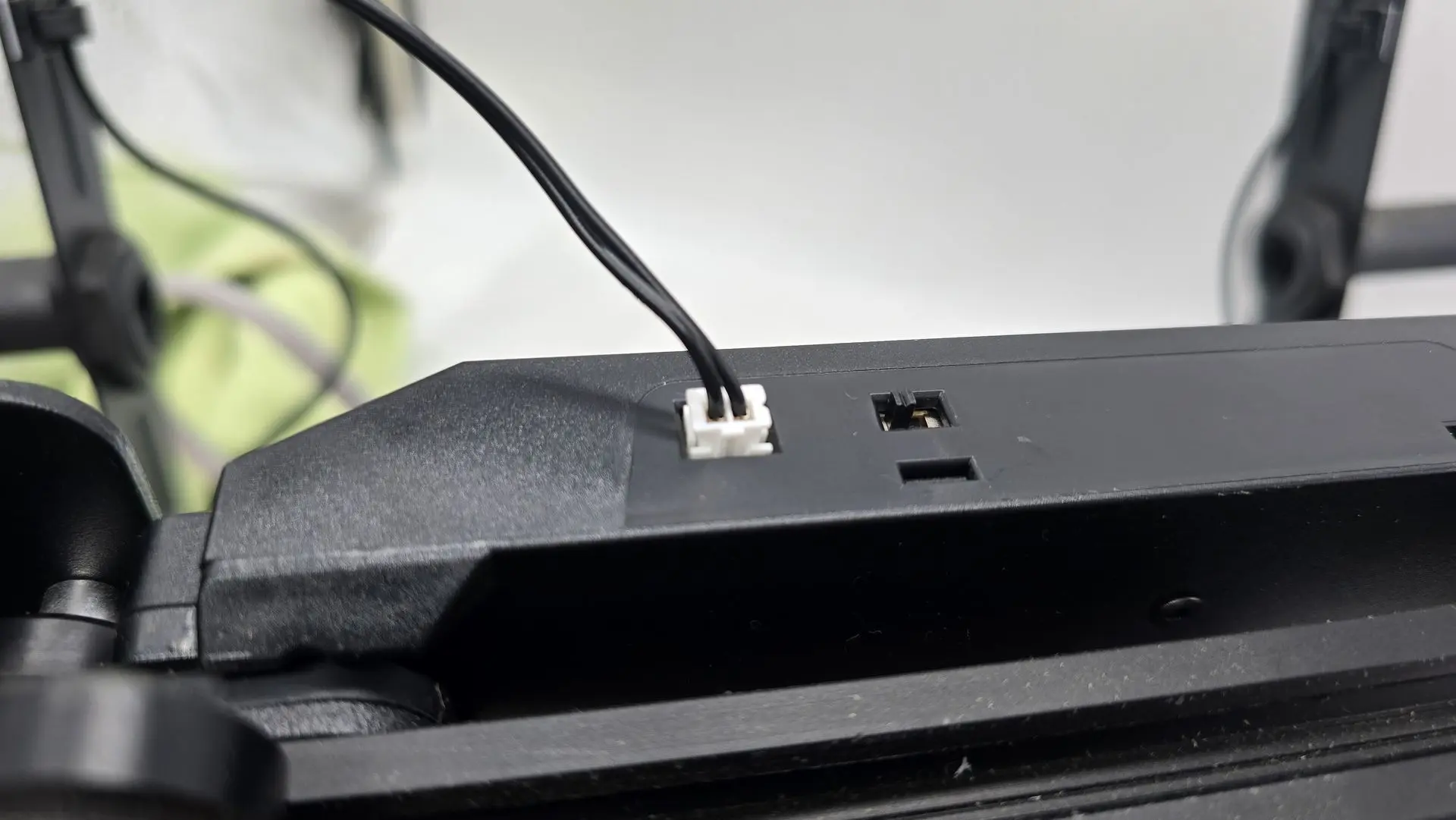

    • De l’autre : le câble du BackFan


6. Finalisation

  • Remontez les caches de protection.
  • ✅ À noter : vous pouvez activer ou désactiver le BackFan grâce à l’interrupteur situé directement sur celui-ci.


🎉 Félicitations !

Vous avez installé avec succès votre BackFan sur la Duplicator 12.

Votre système de refroidissement est maintenant encore plus performant pour optimiser vos impressions !
