🛠️ Tutoriel – Montage du PoopTool sur Duplicator 12

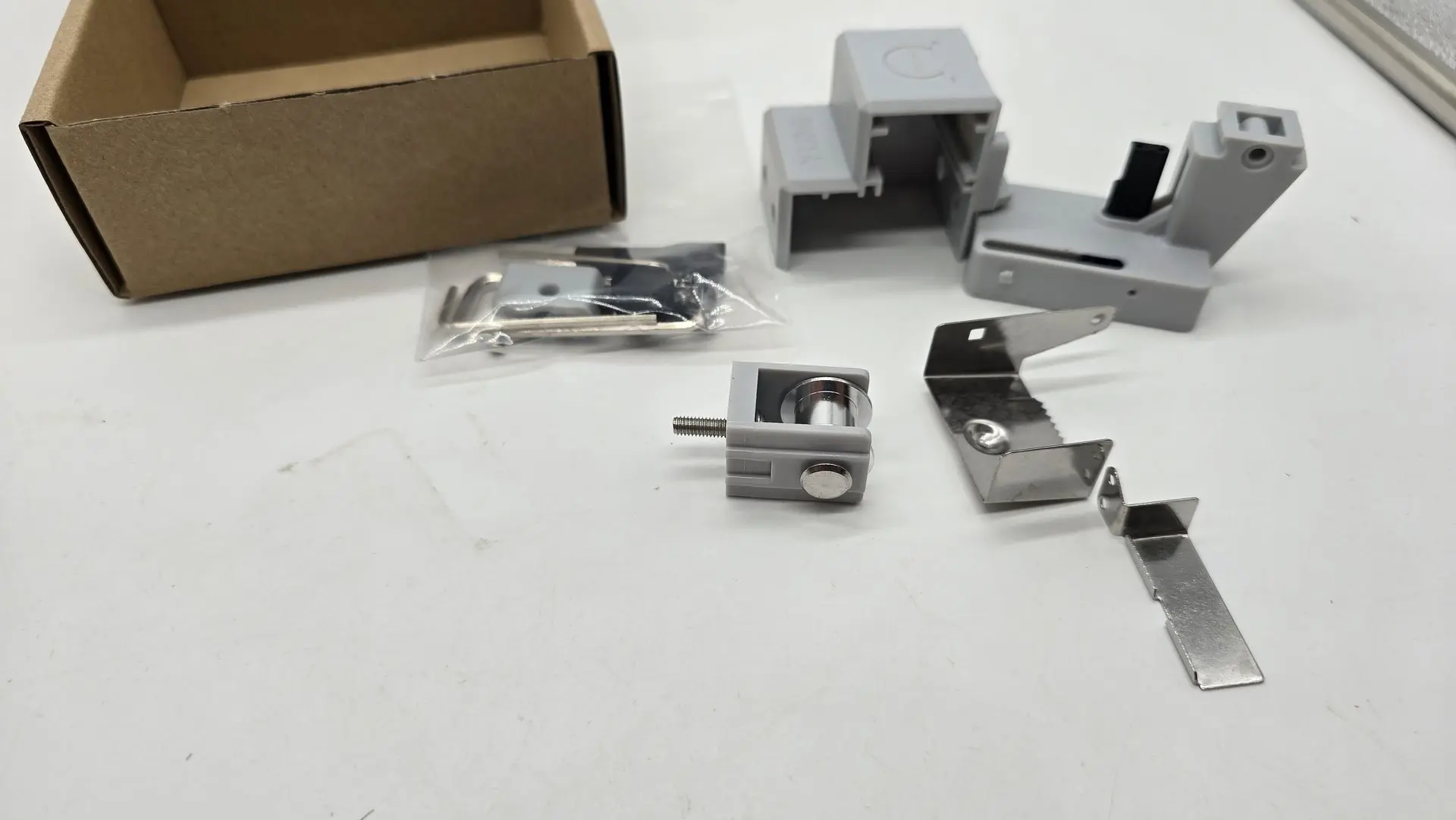

1. Contenu du carton

2. Assemblage du PoopTool

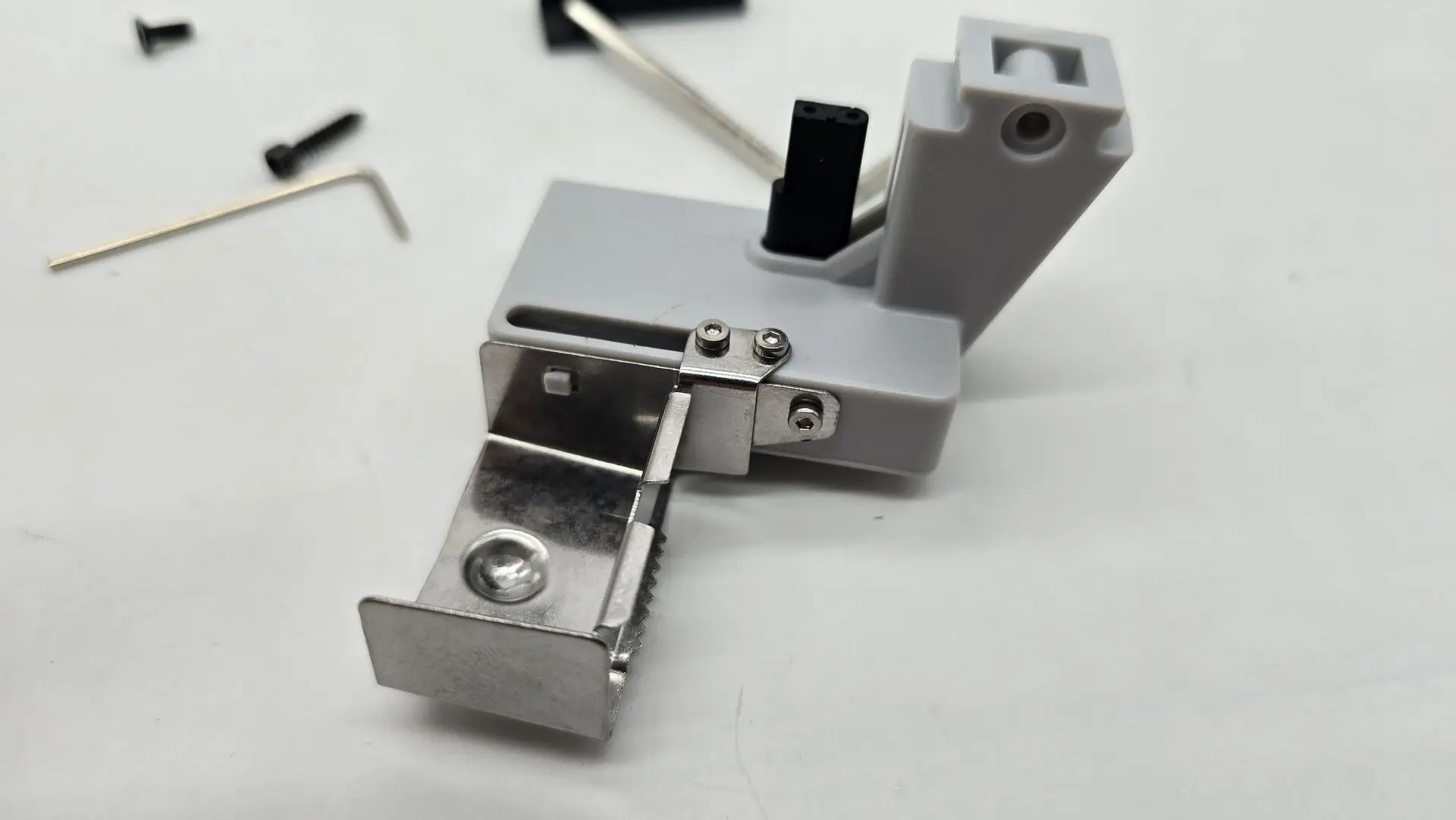

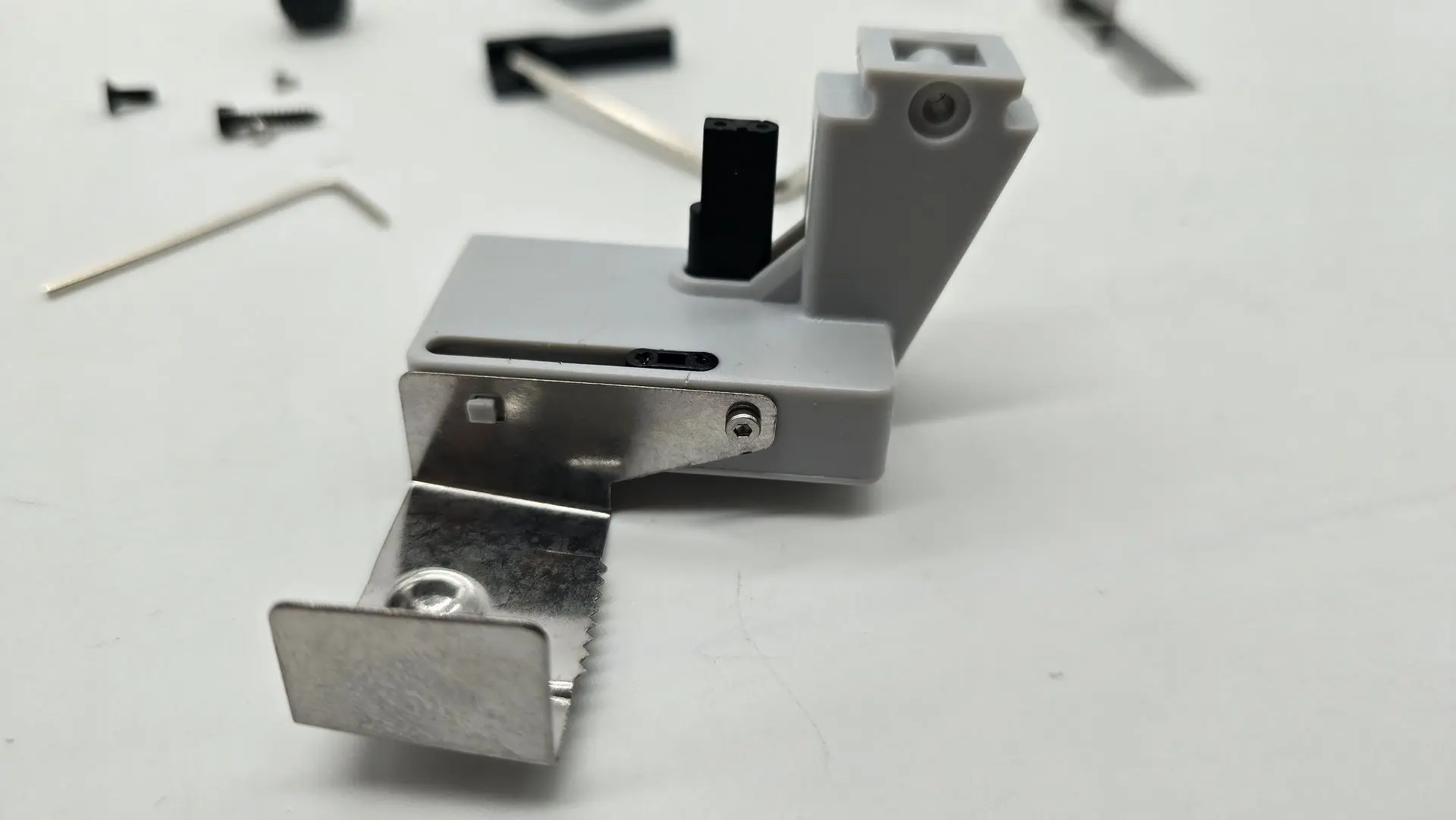

• Monter le plateau métallique sur le corps du PoopTool.

•

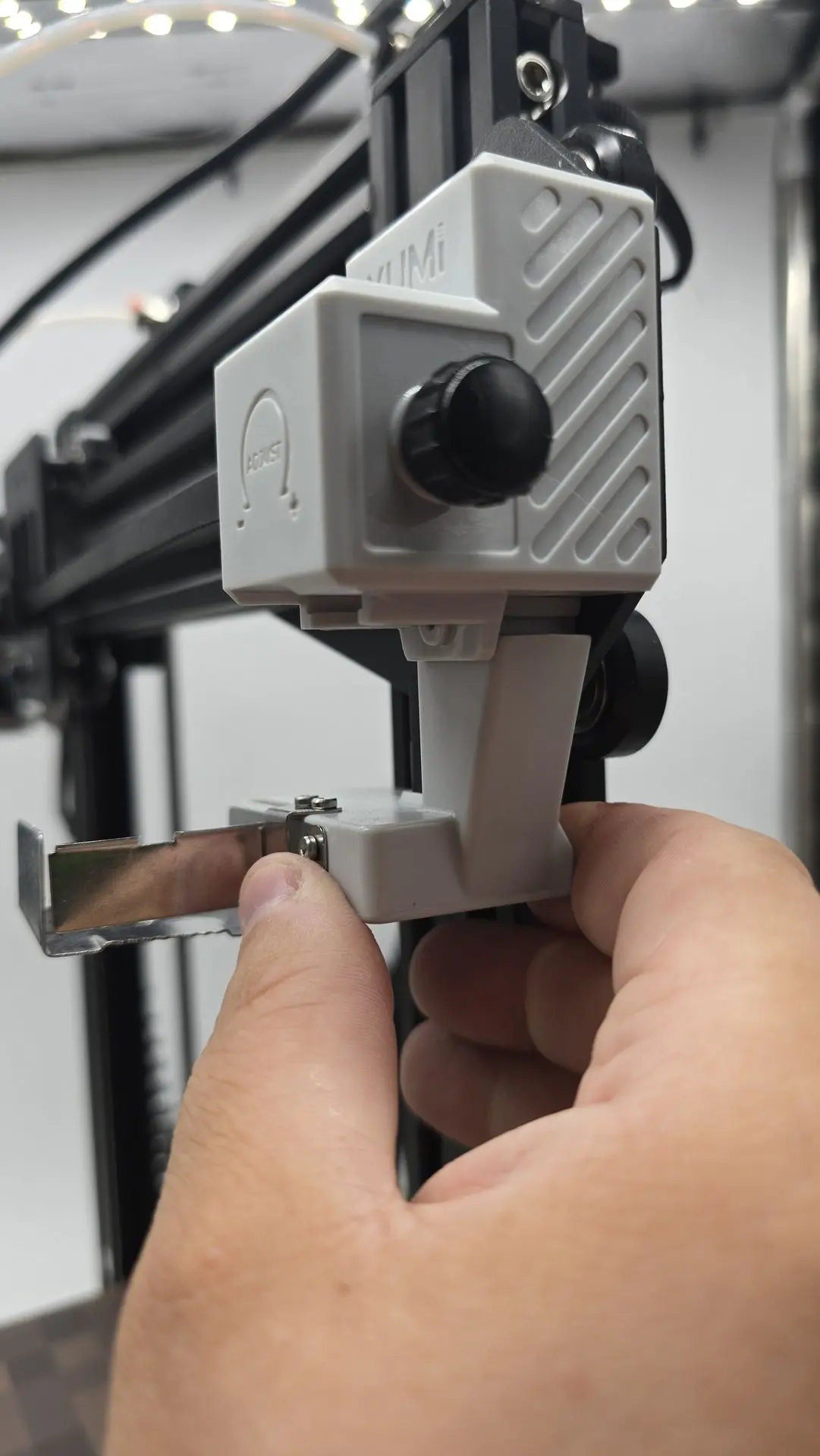

• Fixer la languette métallique d’éjection sur le PoopTool.

3. Démontage de l’ancien tendeur de courroie

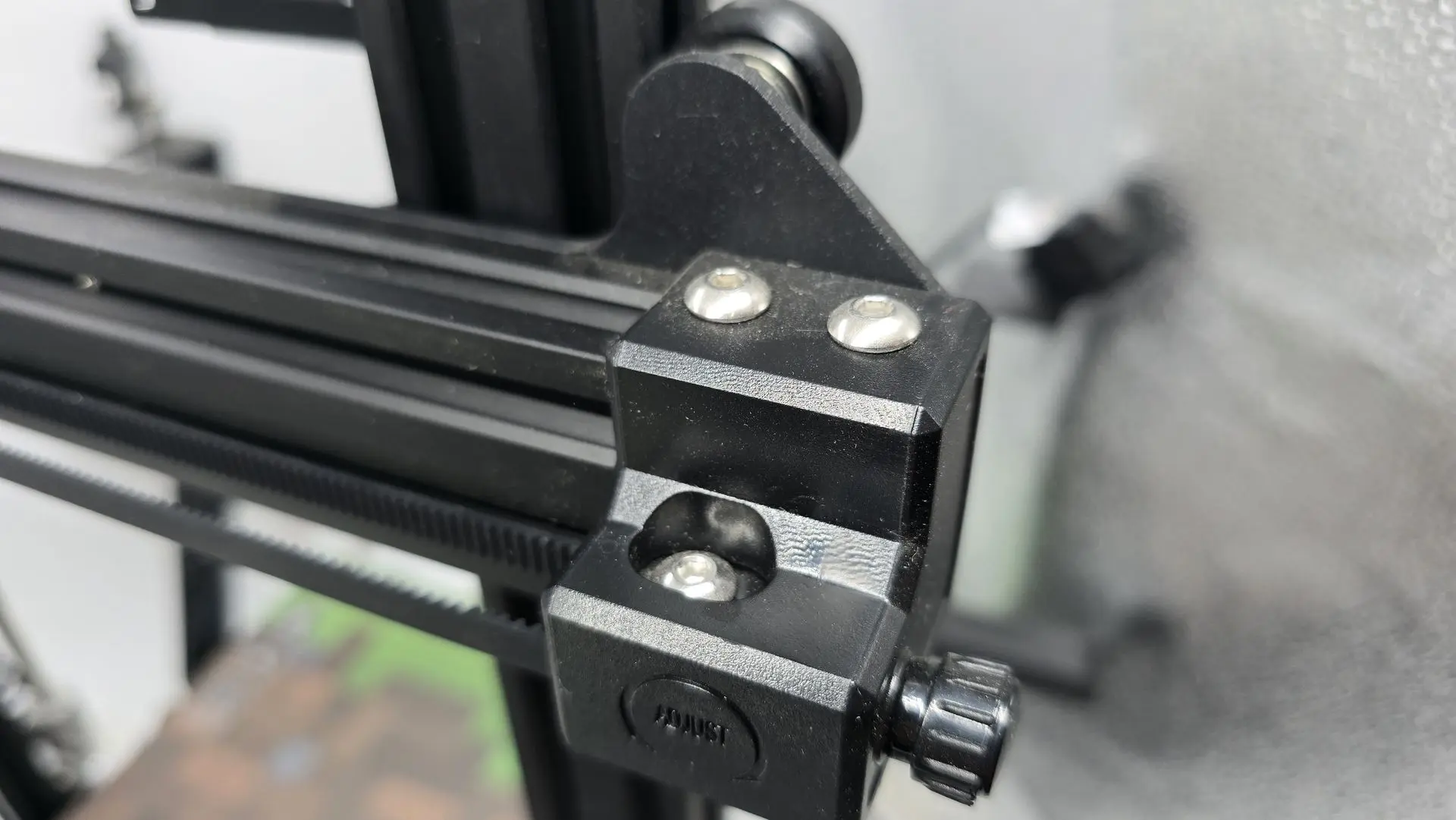

• Dévisser les 2 vis du haut du tendeur de courroie actuel.

• Puis dévisser les 2 vis du bas.

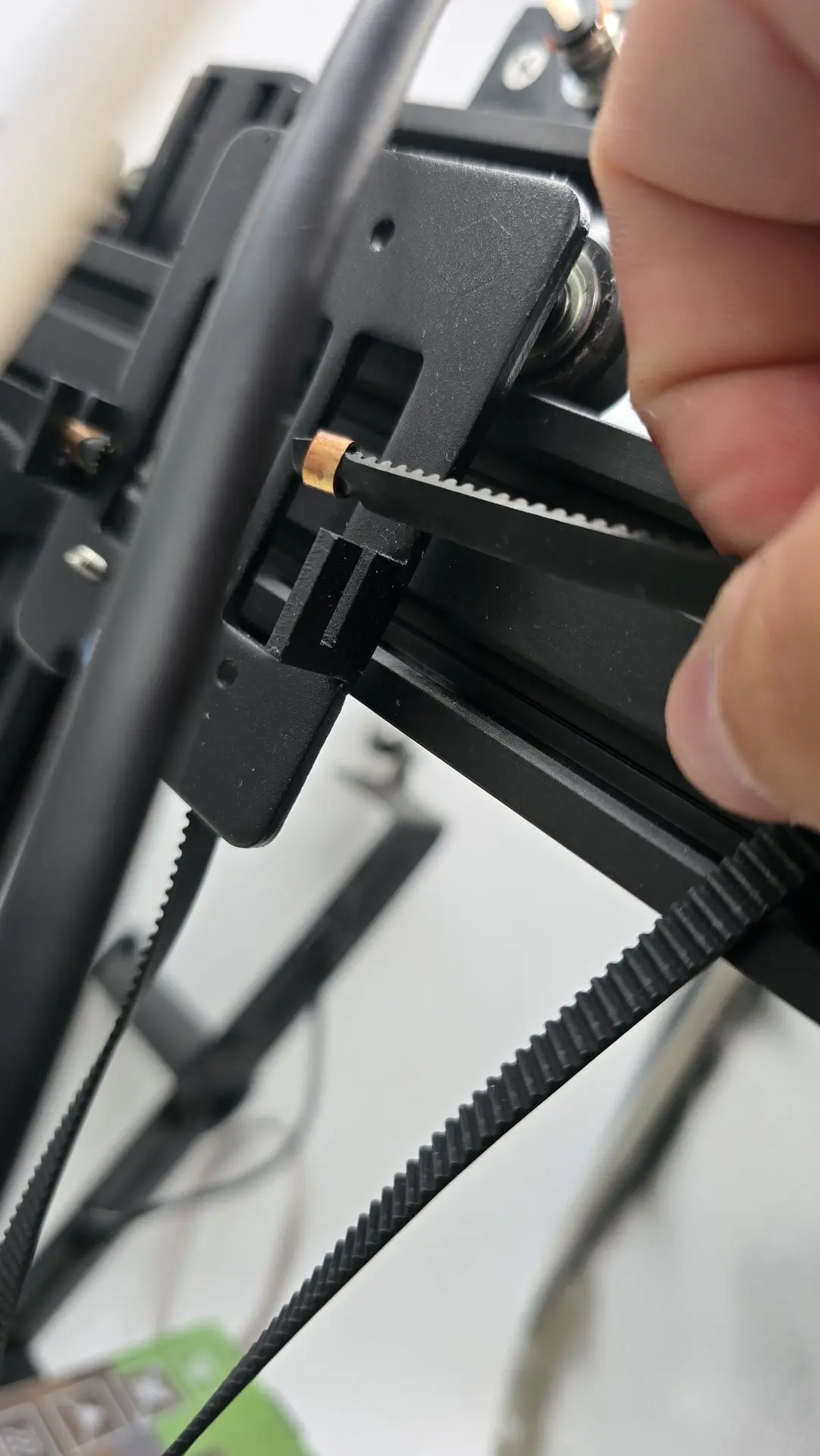

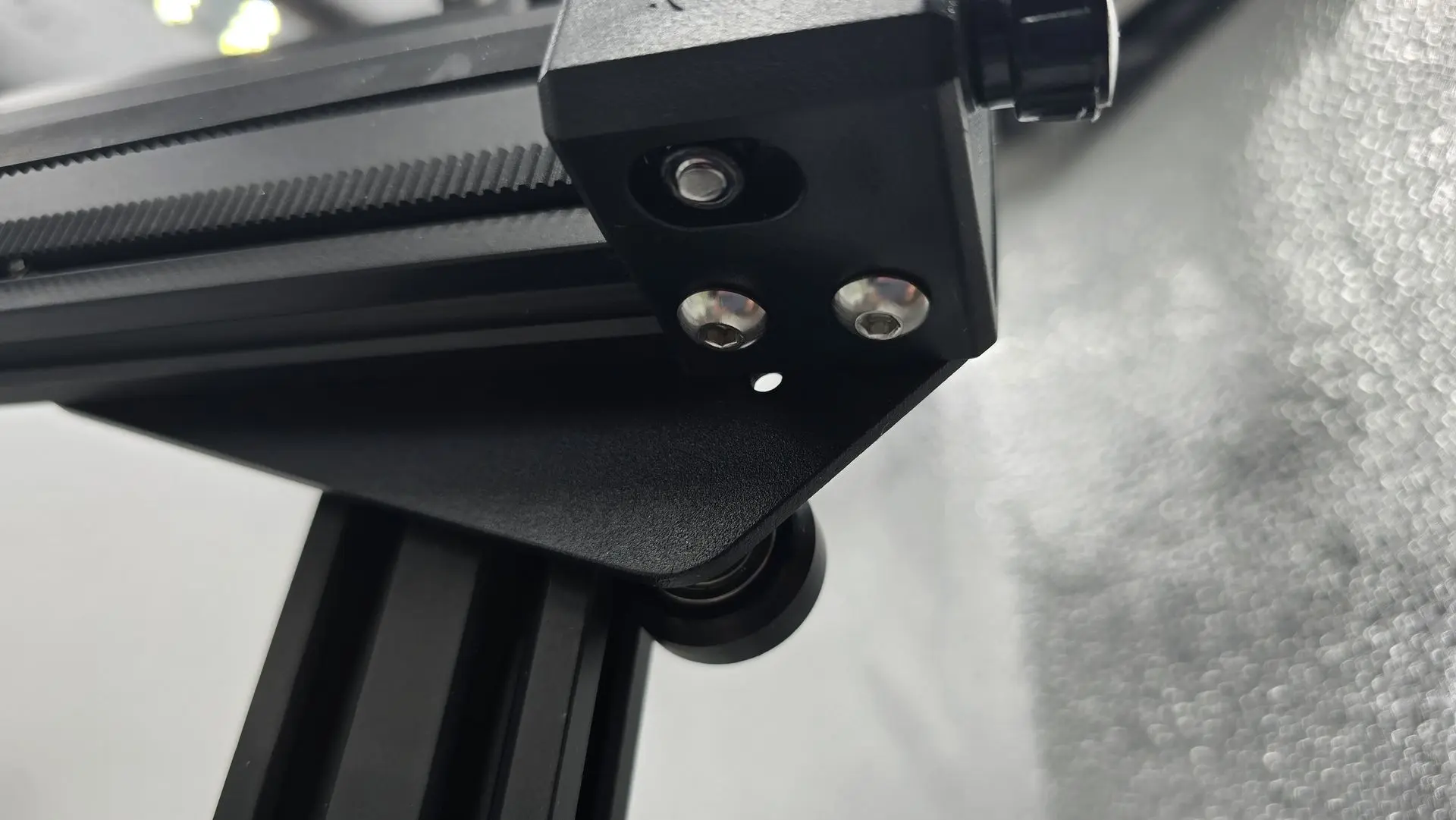

• Retirer les 2 vis arrière de la tête d’impression pour libérer la courroie.

• Dévisser la vis qui maintient la poulie du tendeur de courroie d’origine.

4. Installation du PoopTool

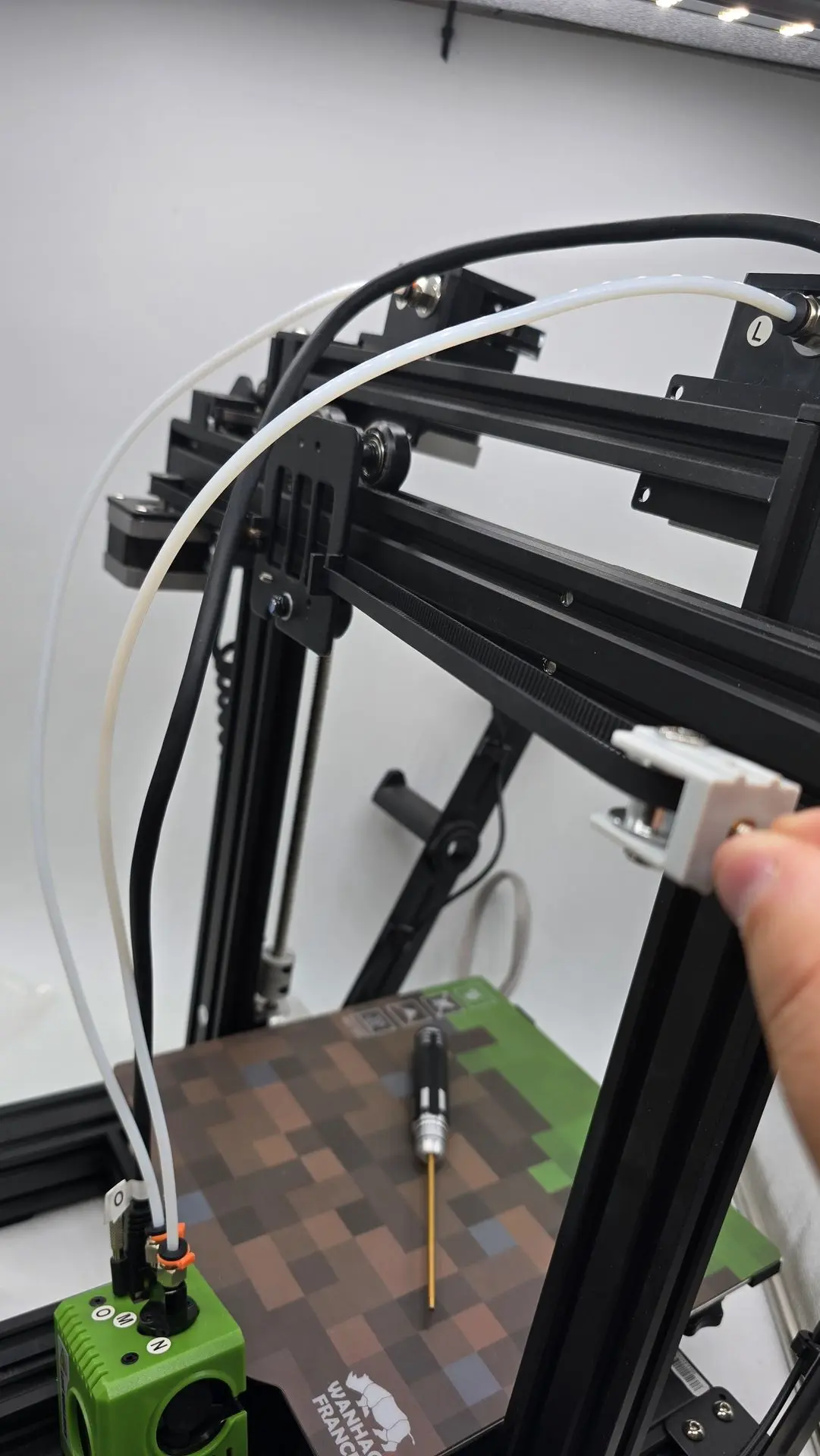

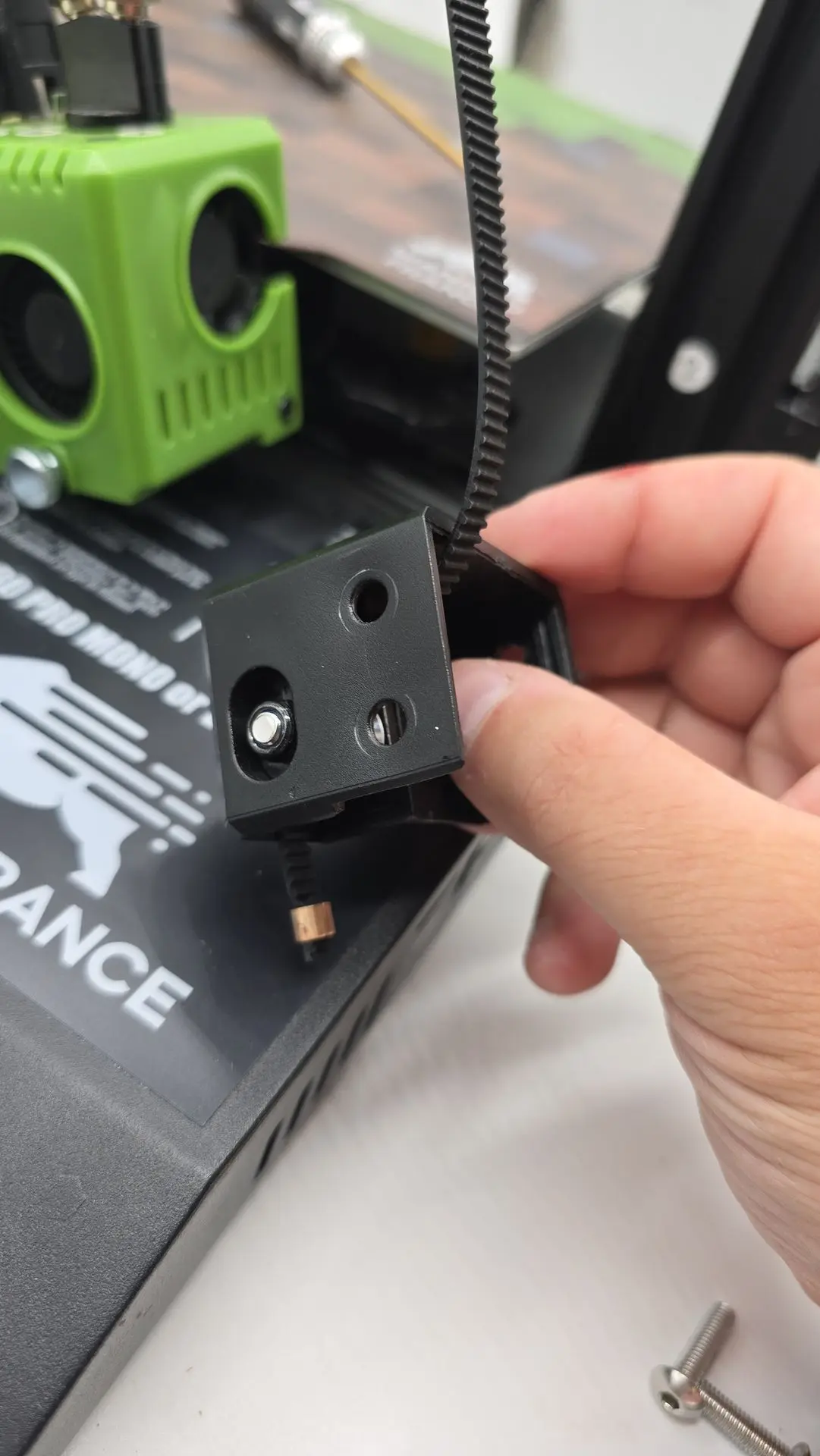

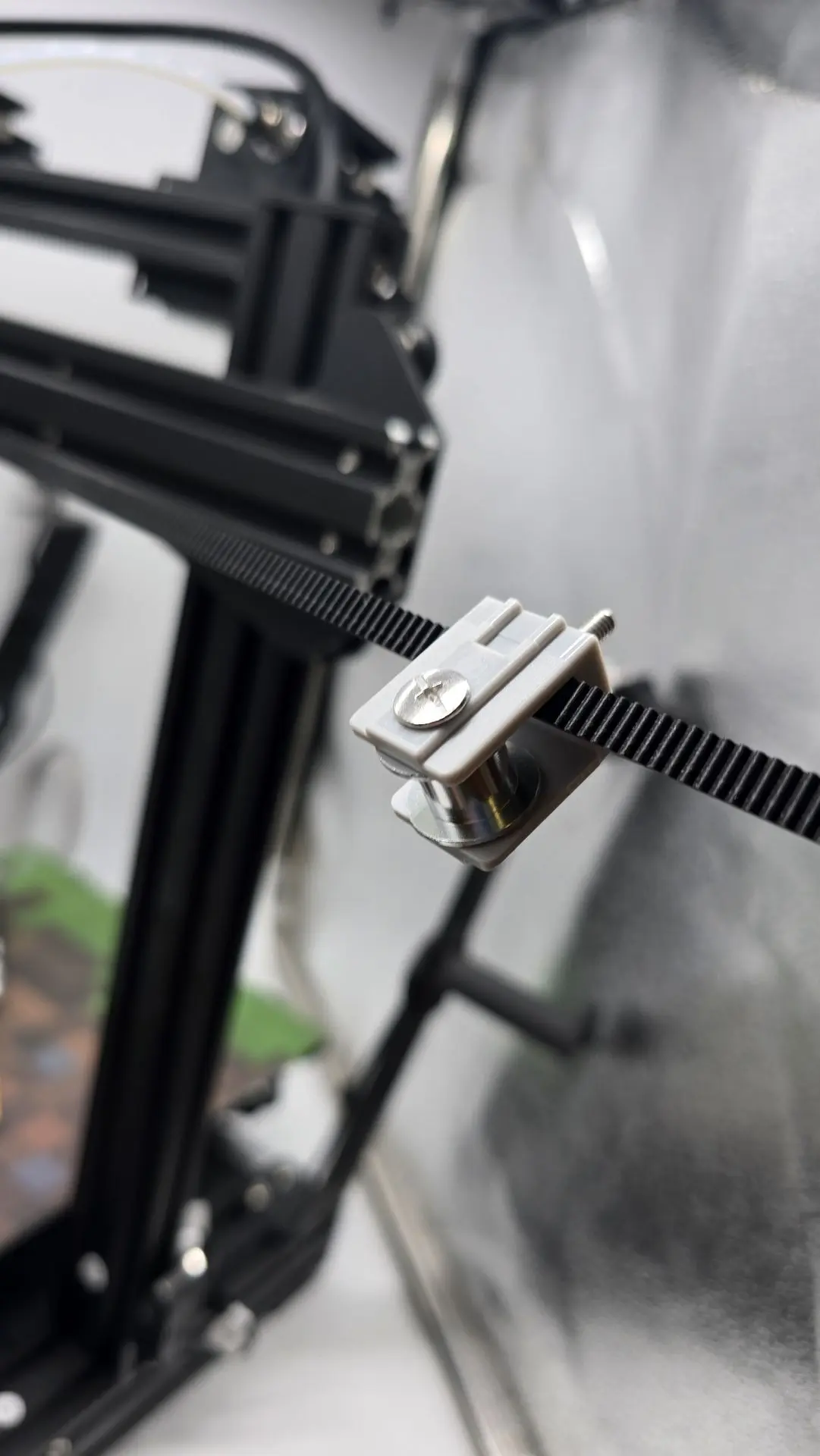

•  Placer la courroie sur la poulie intégrée au PoopTool.

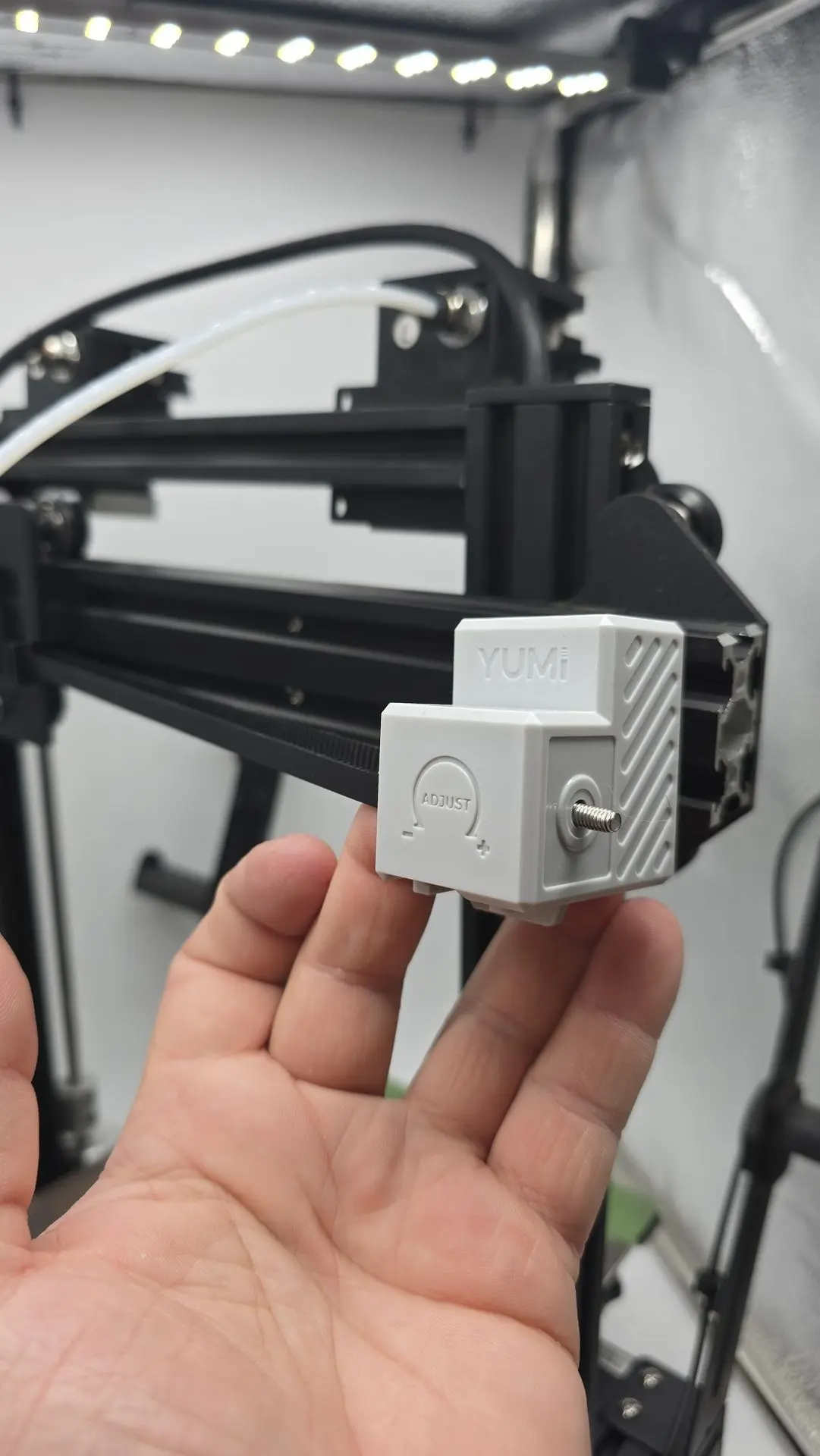

• Installer la poulie sur le corps du tendeur de courroie du PoopTool.

• Mettre la vis de tension de la courroie.

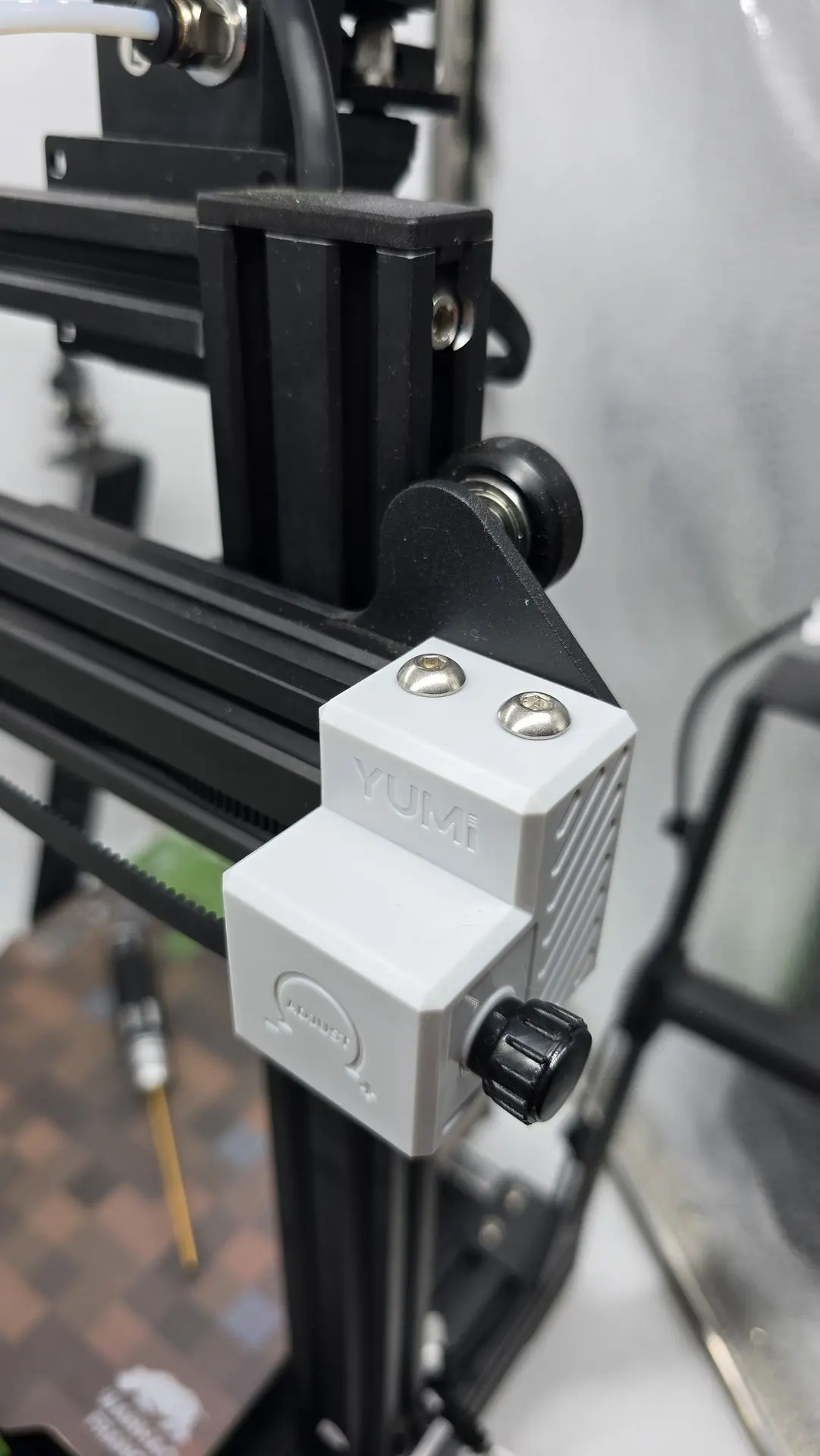

• Visser les 2 vis du haut pour fixer le PoopTool à l’axe X.

• Ne pas mettre les 2 vis du bas.

5. Positionnement du PoopTool

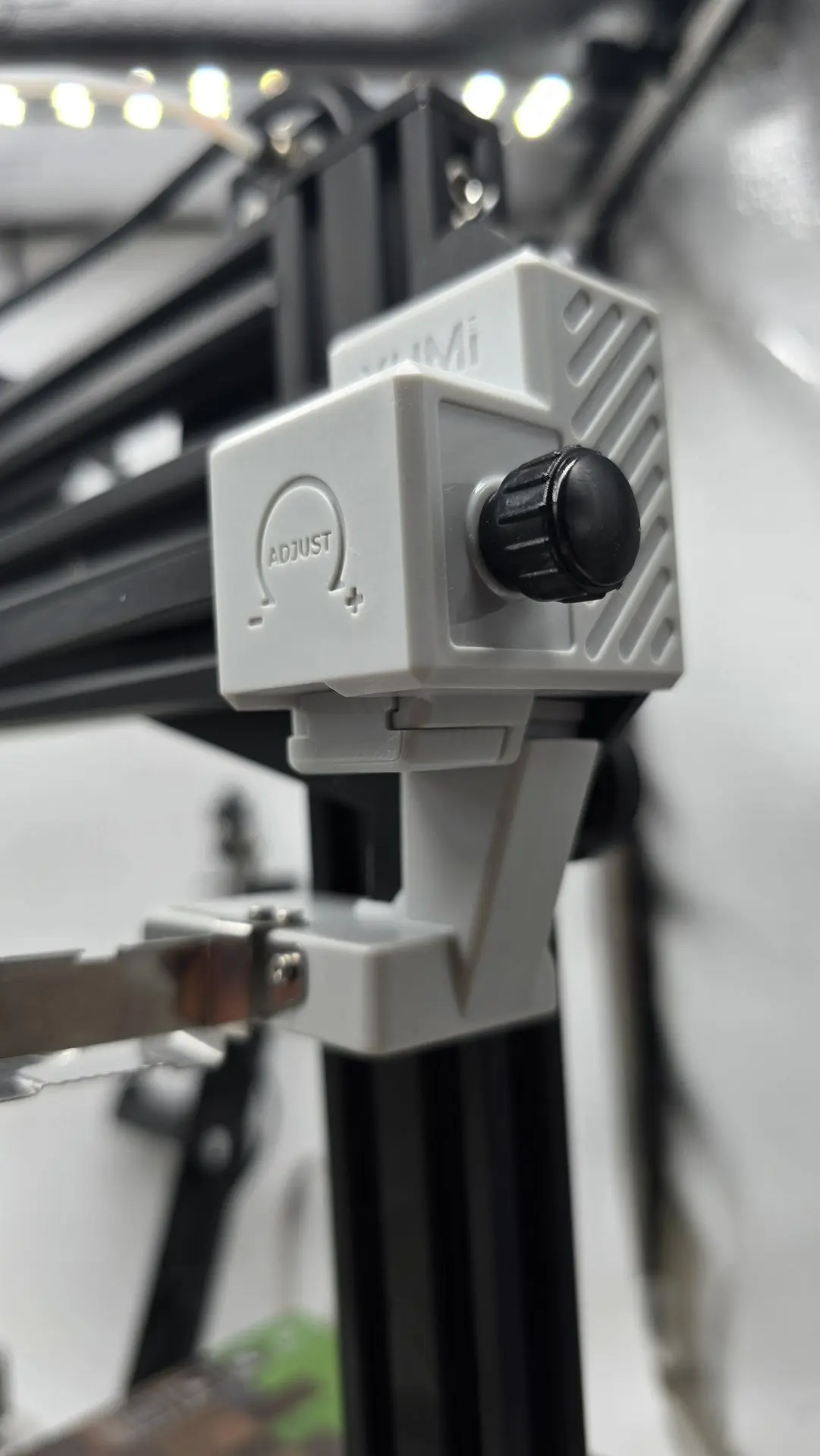

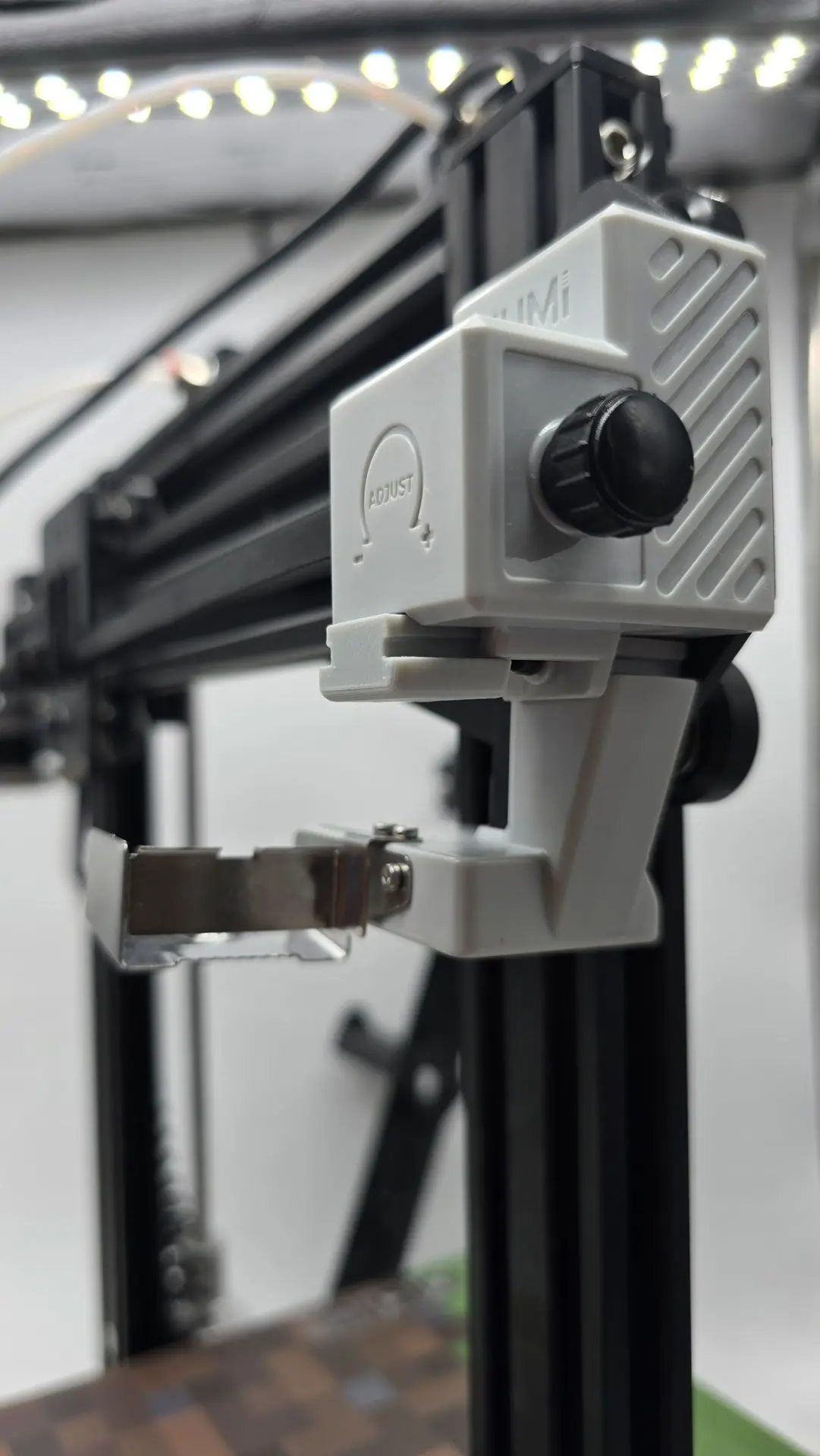

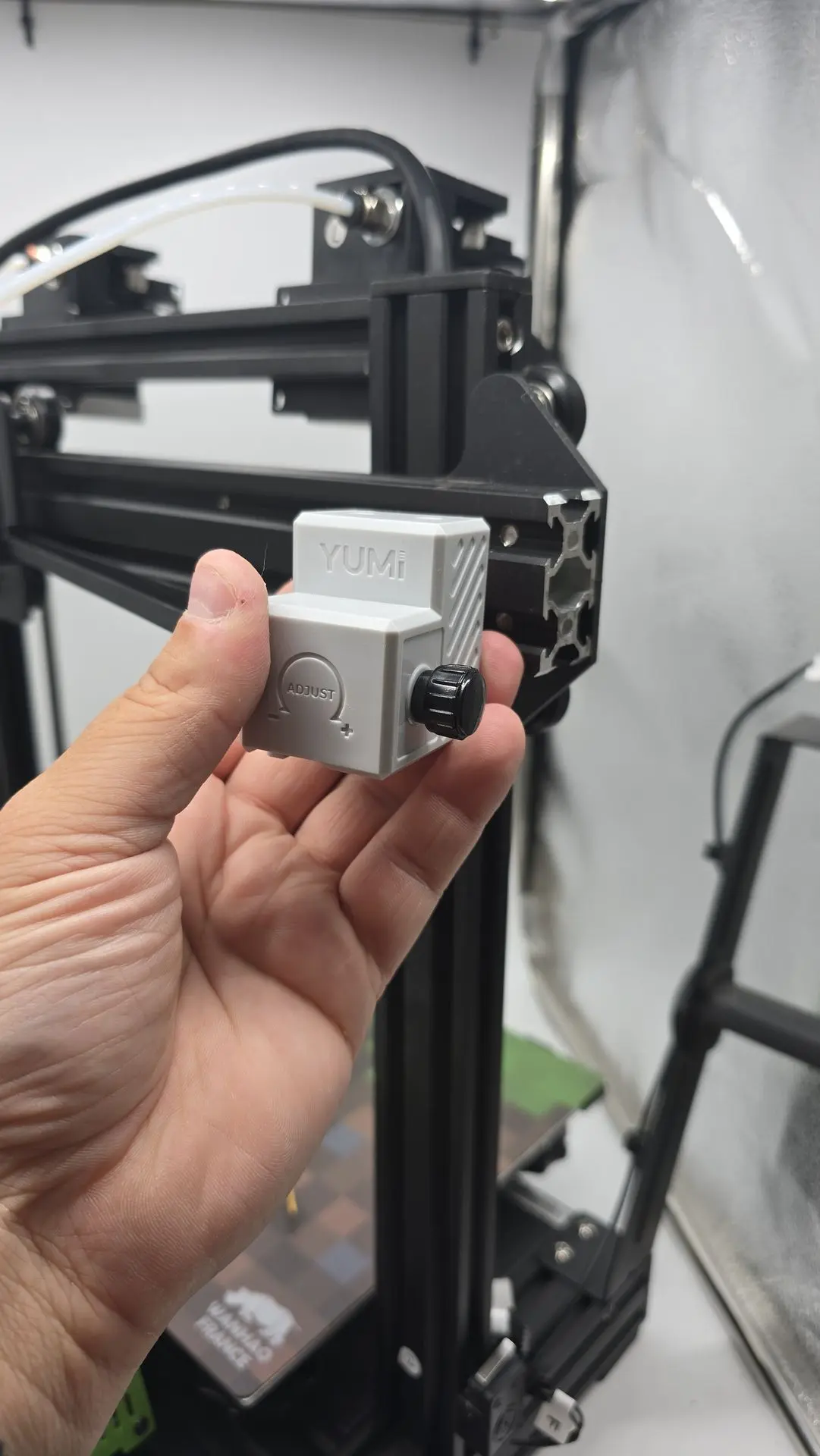

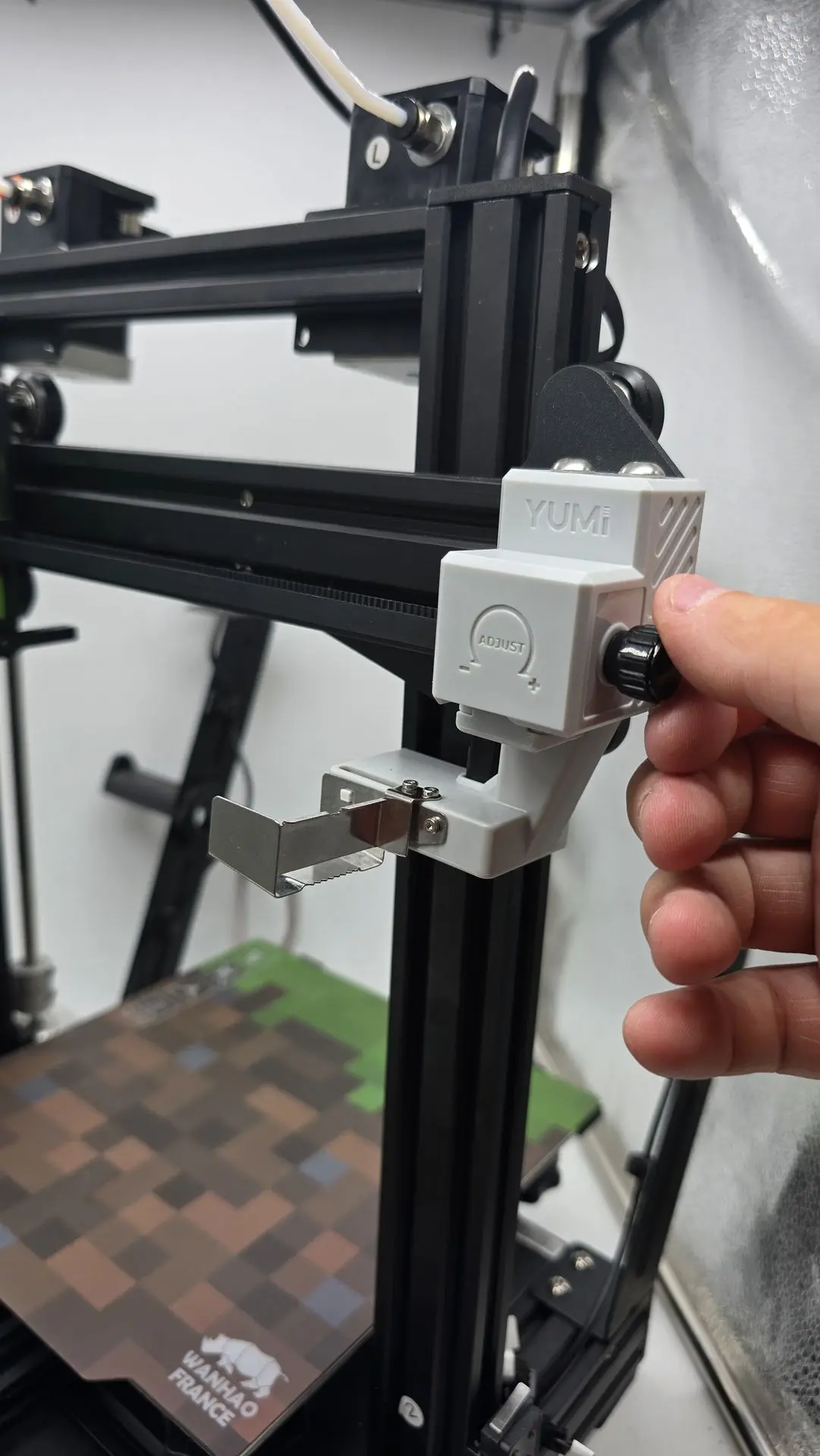

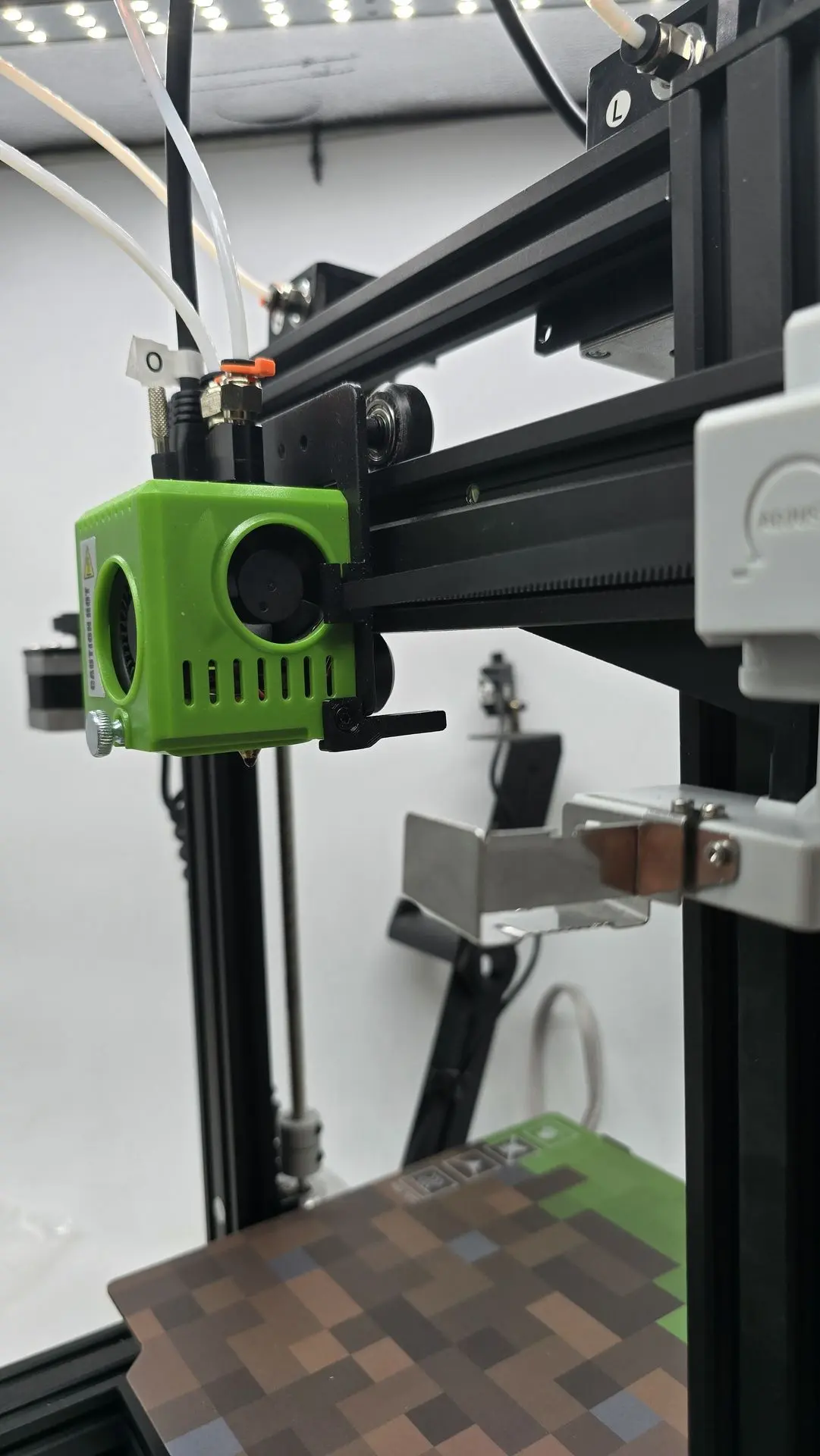

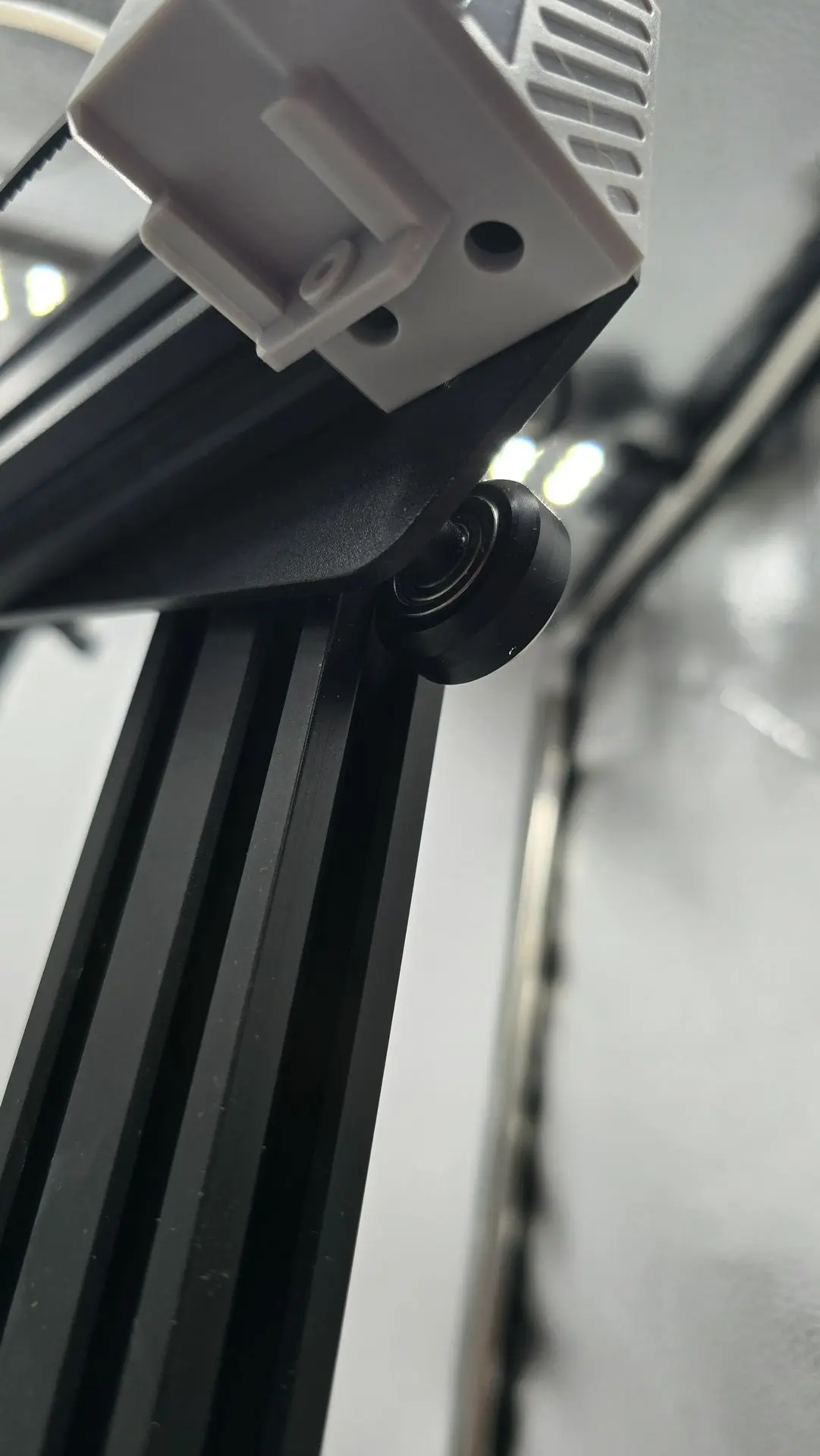

• Positionner le PoopTool à l’arrière de l’imprimante (la partie avant est réservée à l’imprimante Yumi).

• Visser le PoopTool au tendeur de courroie.

• Installer le cache de protection.

6. Montage de la tige d’activation

• Dévisser la vis arrière droite de la tête d’impression.

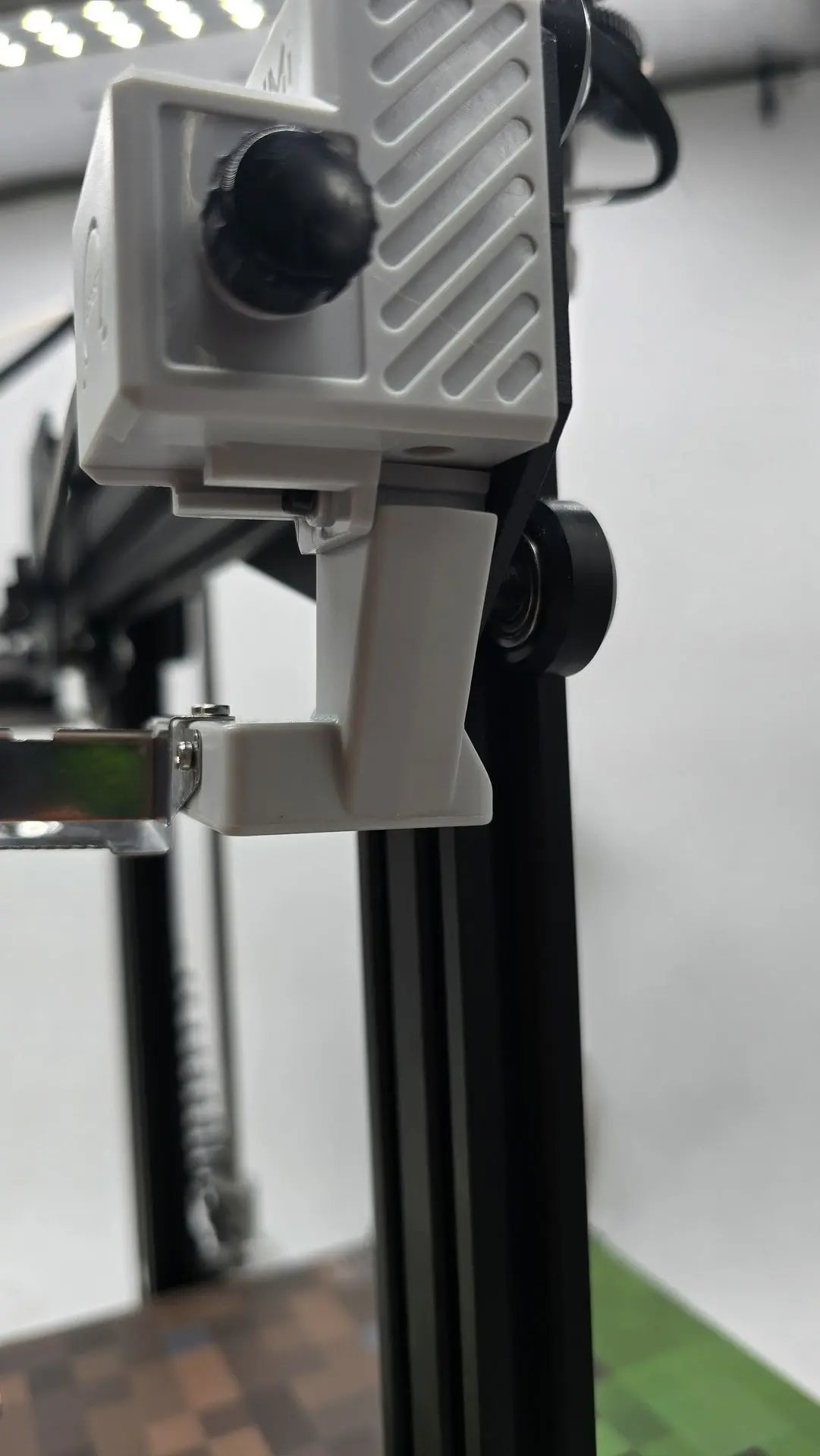

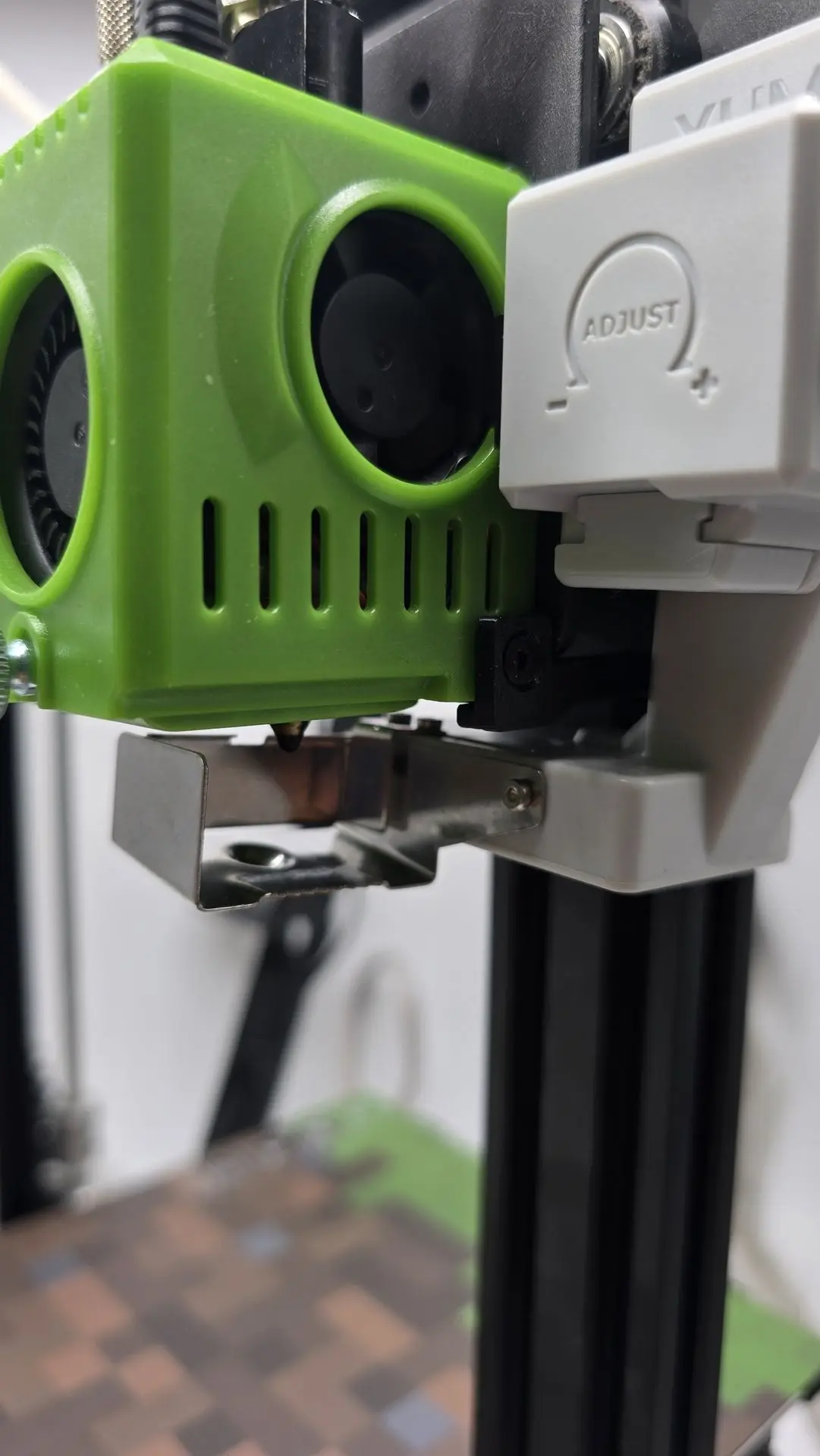

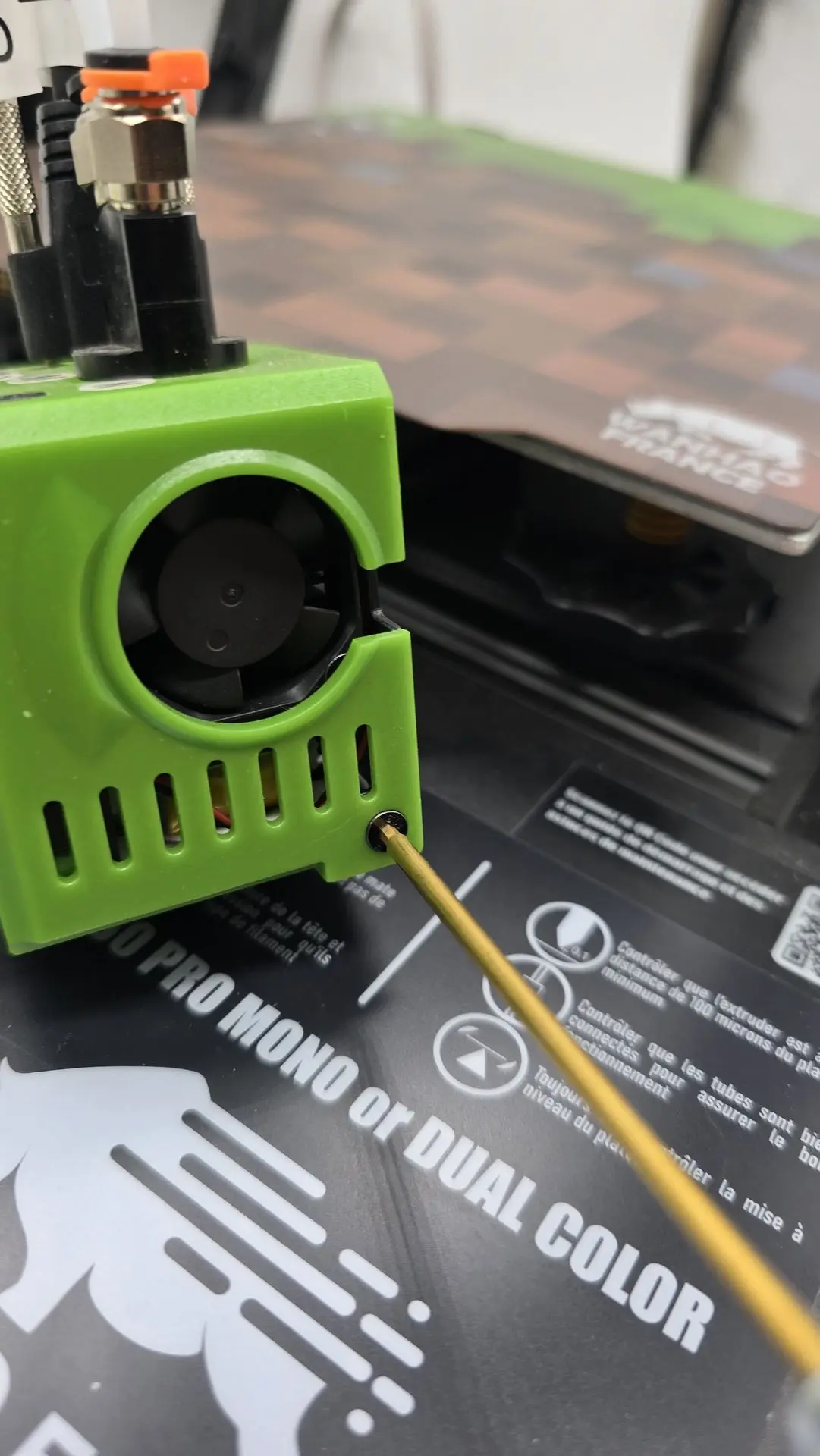

• Installer la tige d’extension qui activera le PoopTool.
  • ⚠️ Utiliser la vis fournie, plus longue que l’originale.

• Revisser la tête.

7. Vérification

• Vérifiez que le PoopTool est bien entraîné à la main.

• N'oubliez pas d’utiliser le profil spécifique D12 dans votre slicer.
• Tendez correctement la courroie.

8. Régler le capteur de fin de course X avec précision

• 📥 Téléchargez et imprimez le gabarit dédié

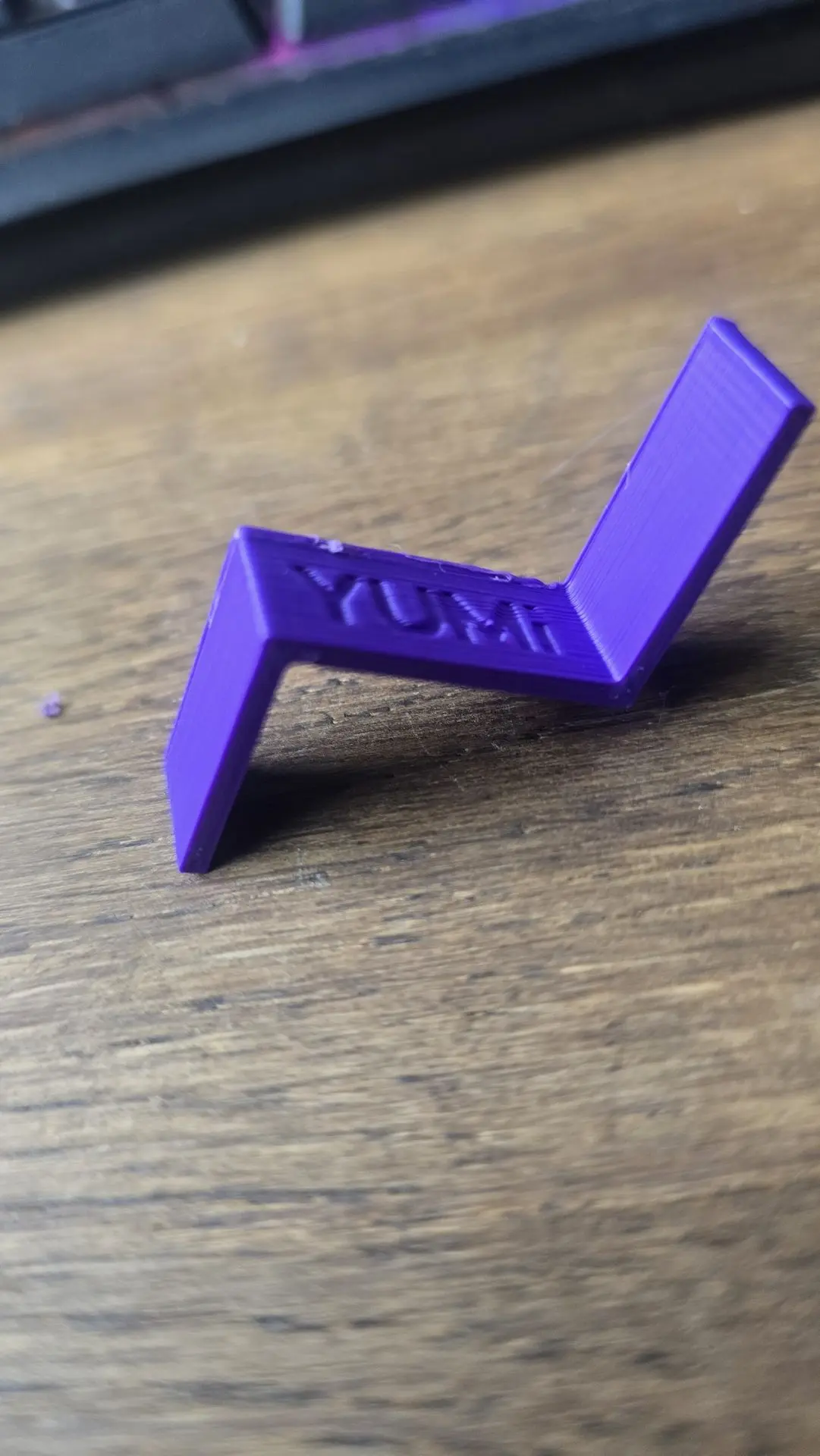

  👉 Télécharger le gabarit STL

• 🔧 Desserez légèrement le capteur de fin de course X
  Cela permettra de le faire coulisser facilement de gauche à droite.

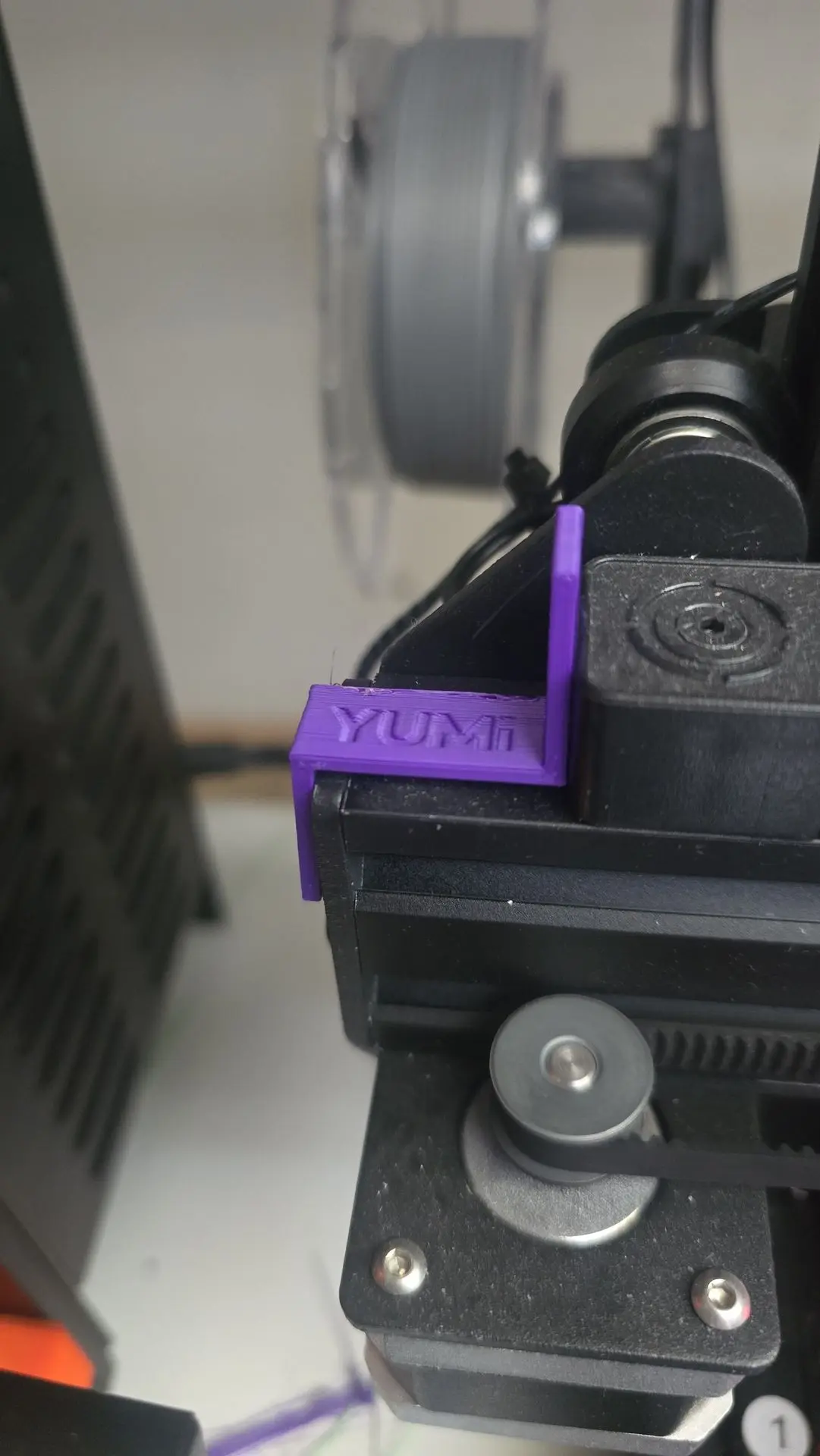

• 📐 Positionnez le gabarit imprimé à l'endroit prévu

• 🧲 Plaquez le capteur de fin de course contre le gabarit
  Assurez-vous qu’il soit bien en contact avec le gabarit, puis resserrez les vis.

✅ Le capteur est maintenant parfaitement positionné.

🎉 Bravo ! 🎉

Félicitations pour le montage du PoopTool sur votre Duplicator 12 !

Vous avez franchi une étape importante, et votre imprimante est maintenant prête pour des impressions encore plus propres et efficaces.

N’hésitez pas à nous partager vos retours ou vos premières impressions avec le PoopTool en action.

Encore bravo pour votre installation réussie 👏
